H01N2-D Εύκαμπτο ελαστικό καλώδιο συγκόλλησης EN 50525

Το υπερ-εύκαμπτο καλώδιο συγκόλλησης H01N2-D είναι ένα ειδικό βιομηχανικό καλώδιο από καουτσούκ σύμφωνα με το σύστημα EN 50525 HAR, που χρησιμοποιείται αποκλειστικά για τη σύνδεση ηλεκτρικής μηχανής συγκόλλησης. Η Taitong Cable είναι επαγγελματίας κατασκευαστής και προμηθευτής χονδρικής στην Κίνα κορυφαίων καλωδίων συγκόλλησης H01N2-D στην Κίνα. Υιοθετώντας εξαιρετικά λεπτούς εύκαμπτους χάλκινους αγωγούς Κατηγορίας 5 και Κατηγορίας 6 και ελαστικό υλικό ανθεκτικό στις υψηλές θερμοκρασίες, αυτό το καλώδιο EN 50525 υποστηρίζει συχνή έλξη και κάμψη στις εργασίες συγκόλλησης. Κατάλληλο για βιομηχανικά έργα συγκόλλησης EPC, προμήθεια καλωδίων συγκόλλησης χύδην, εμπορικές εταιρείες αντιστοίχισης μηχανημάτων και έργα άμεσης υποστήριξης εργοστασίων. Η Taitong Cable παρέχει πλήρη προσαρμοσμένη εξυπηρέτηση και επίσημα έγγραφα πιστοποίησης για παγκόσμιους αγοραστές.

Εφαρμογές καλωδίων συγκόλλησης τόξου H01N2-D

---

Σύνδεση ηλεκτρικής μηχανής συγκόλλησης, βιομηχανικός εξοπλισμός συγκόλλησης, μηχανική μηχανική συγκόλλησης, λειτουργία κινητής συγκόλλησης εργαστηρίου, έργα υποστήριξης ευρωπαϊκών βιομηχανικών συγκολλήσεων. Μπορεί να χρησιμοποιηθεί σε ξηρούς ή υγρούς χώρους

Χειροκίνητη & αυτοματοποιημένη συγκόλληση: Σύνδεση γεννητριών συγκόλλησης με βάσεις ηλεκτροδίων και τεμάχια εργασίας σε ναυπηγεία, αυτοκινητοβιομηχανία και κατασκευή μετάλλων.

Βιομηχανικά συστήματα: Γραμμές συναρμολόγησης, συστήματα μεταφοράς και εργαλειομηχανές.

Χρησιμοποιείται συχνά για εύκαμπτες διασυνδέσεις μπαταριών ή συστήματα αποθήκευσης μπαταριών λόγω της υψηλής πυκνότητας χάλκινης δέσμευσης.

Πρότυπα αναφοράς

---

EN 50525-2-81 (DIN EN / VDE υιοθετημένη έκδοση): Καλώδιο συγκόλλησης τόξου

Παλαιότερα, VDE τύπου NSLFFÖU

HD 516/VDE 0298-300: Πρότυπο/τρέχουσα βαθμολογία εφαρμογής

VDE 0298 Μέρος 4, πίνακας 16

HD 516/VDE 0298-300

EN 60228: Αγωγοί μονωμένων καλωδίων (IEC 60228)

EN 50363-2-2: Ελαστομερείς ενώσεις για επικάλυψη (EM5)

EN 50363-1: Διασυνδεδεμένες ελαστομερείς μονωτικές ενώσεις

EN 50395: Μέθοδοι ηλεκτρικών δοκιμών

EN 50396: Μη ηλεκτρικές μέθοδοι δοκιμής

EN 50525-1: Γενικές απαιτήσεις

EN 60332-1 -2: Επιβραδυντικό φλόγας

EN 6081 1 -1 -4: Γενική εφαρμογή − Δοκιμές σε χαμηλή θερμοκρασία (IEC 6081 1-1-4)

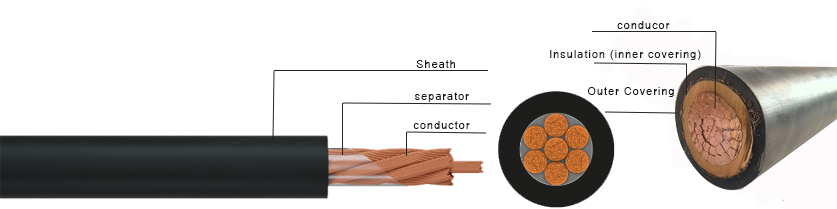

Κατασκευή H01N2-D

---

Αγωγός: Κατηγορία 6 λεπτώς στραγγισμένος γυμνός χαλκός, εξαιρετικά εύκαμπτος για συχνό σύρσιμο και κάμψη.

Προσάραξη αγωγού: περίπου. Κατηγορία 6 ≤95mm², περ. Κατηγορία 5 ≥120mm² προσ. στο VDE 0295.

H01N2-D: Κατηγορία 6 λεπτώς στραγγισμένος γυμνός χαλκός

H01N2-E: Κατηγορία 6 εξαιρετικά λεπτής έλικας γυμνός χαλκός

Διαχωριστής: PET (Πολυεστερική Ταινία) ή χαρτί.

Μόνωση και θήκη / κάλυψη:

Ανθεκτικό στη θερμότητα ελαστομερές μονής επικάλυψης διασυνδεδεμένο ελαστομερές τύπου EM 5 κατά EN 50363-2-2.

Κάλυμμα διπλής στρώσης: εξωτερική στρώση Τύπος σύνθετου καουτσούκ τύπου EM5 που συμμορφώνεται με το πρότυπο EN 50363-2-2, εσωτερικό στρώμα είτε Τύπου EM5 (EN 50363-2-2) είτε Τύπου EI7 (EN 50363-1) με σταυροειδές ελαστομερές EPR.

Χρώμα θήκης: Μαύρο ως στάνταρ, προσαρμοσμένα χρώματα διαθέσιμα κατόπιν αιτήματος.

Βασικές Προδιαγραφές

---

Αριθμός πυρήνων: μονοπύρηνος.

Ονομαστική τάση: 100V AC (100/100V)  (150 V DC) .

Οι θερμοκρασίες συντήρησης εκτείνονται γενικά από -20°C / -25°C έως +85°C μέγιστη θερμοκρασία λειτουργίας αγωγού, με δυνατότητα βραχυκυκλώματος έως 250°C (μέγιστο 5 δευτερόλεπτα).

Επιβραδυντικό φλόγας σύμφωνα με το IEC/EN 60332-1-2, με ισχυρή αντοχή σε λάδι, γράσο, όζον, υπεριώδη ακτινοβολία, οξυγόνο και ήπια οξέα/βενζίνη.

Εργοστασιακή / Διηλεκτρική τάση δοκιμής: 1000 V (1,0 kV) 5 λεπτά.

Εύρος θερμοκρασίας: (Εύκαμπτη χρήση) 25°C έως +85°C

Θερμοκρασία λειτουργίας (Σταθερή): -40°C έως +85°C.

Ελάχιστη ακτίνα κάμψης: Ευέλικτη χρήση: 12 x εξωτερική διάμετρος

Γενικά στοιχεία καλωδίου συγκόλλησης από καουτσούκ H01N2-D

---

Πίνακας σύγκρισης: YH / YHF έναντι H01N2-D

---

Οι πελάτες μπορούν να ανατρέξουν στις διακρίσεις διαφόρων προτύπων για να βρουν κατάλληλες εναλλακτικές λύσεις καλωδίων.

FAQ

---

Ε: Τι είναι τα καλώδια συγκόλλησης YH και YHF;

Α: Τα YH και YHF είναι κινεζικά πρότυπα καλώδια συγκόλλησης που συμμορφώνονται με το GB/T 5013.6. Το YH χρησιμοποιεί φυσικό καουτσούκ SE3, το YHF χρησιμοποιεί ελαστομερές χλωροπρενίου SE4 ανθεκτικό στο λάδι, μέγιστη θερμοκρασία εργασίας 65°C.

Ε: Ποια είναι η κύρια διαφορά μεταξύ YH και YHF;

Α: Το καουτσούκ YH SE3 είναι για κοινή συγκόλληση εσωτερικών χώρων, δεν είναι ανθεκτικό στο λάδι. Η ένωση YHF SE4 διαθέτει καλή αντοχή στο λάδι, το όζον και τις καιρικές συνθήκες, κατάλληλη για ναυπηγεία και ελαιώδη περιβάλλοντα.

Ε: Ποια είναι η διαφορά μεταξύ YH και H01N2-D;

Α: Διαφορετικά πρότυπα και υλικά κάλυψης. Το YH ακολουθεί το GB/T5013.6 με καουτσούκ SE3, μέγ. 65°C. Το H01N2-D συμμορφώνεται με το πρότυπο EN 50525-2-81, κάλυμμα ελαστομερούς EM5 CSP, με ονομαστική θερμοκρασία 85°C, καλύτερη αντοχή σε σχίσιμο, τριβή και πιτσίλισμα συγκόλλησης για τις ευρωπαϊκές αγορές.

Ε: Ποια είναι η διαφορά του αγωγού;

Α: Το YH/YHF υιοθετεί GB/T3956 Class5 / προαιρετικό χάλκινο αγωγό Class6. Το H01N2-D χρησιμοποιεί ειδικό αγωγό κατηγορίας D που ορίζεται στο EN50525-2-81 για τη συγκόλληση καλωδίου.

Ε: Μπορεί η YH να αντικαταστήσει το H01N2-D για ευρωπαϊκά έργα;

Α: Όχι. Τα έργα της ΕΕ που απαιτούν πιστοποίηση EN50525 / HAR / VDE πρέπει να χρησιμοποιούν H01N2-D. Το YH είναι το τυπικό καλώδιο GB και δεν μπορεί να πληροί τις απαιτήσεις των ευρωπαϊκών προτύπων.

Ε: Ποιο καλώδιο έχει υψηλότερη βαθμολογία θερμοκρασίας;

A: Το H01N2-D με κάλυμμα EM5 φτάνει στη μέγιστη θερμοκρασία συνεχούς λειτουργίας 85°C, υψηλότερη από YH/YHF 65°C.

Επιλέξτε το καλώδιο Taitong ως τον αξιόπιστο προμηθευτή H01N2-D & H01N2-E.

---

Η Taitong Cable, με έδρα την Κίνα, μπορεί να υπερηφανεύεται για δεκαετίες εμπειρίας στην κατασκευή και την προμήθεια καλωδίων συγκόλλησης από καουτσούκ. Λειτουργούμε πέντε εργοστάσια παραγωγής, συμπεριλαμβανομένου ενός ειδικού εργοστασίου καλωδίων από καουτσούκ που καλύπτει δεκάδες χιλιάδες τετραγωνικά μέτρα. Το επαγγελματικό μας εργαστήριο Ε&Α, το εργαστήριο δοκιμών και η εξειδικευμένη τεχνική ομάδα εγγυώνται ότι το εύκαμπτο καλώδιο συγκόλλησης από καουτσούκ H01N2-D πληροί πλήρως τις απαιτήσεις EN 50525 και VDE με πιστοποίηση CE.

Διαθέσιμα σε ανταγωνιστικές άμεσες εργοστασιακές τιμές, τα καλώδια συγκόλλησης τόξου H01N2-D εξυπηρετούν έργα σε εθνικό επίπεδο. Ταιριάζει σε χειροκίνητες εργασίες συγκόλλησης για χαλυβουργία, κατασκευές και μεταλλουργεία. Καλωσορίζουμε αγοραστές χύδην, εργολάβους EPC και πελάτες στο εξωτερικό σε όλη την Ευρώπη, την Αφρική και τη Νοτιοανατολική Ασία για μακροπρόθεσμη συνεργασία.
