Γιατί τα καλώδια ισχύος 1 kV LV είναι απαραίτητα για τα δίκτυα

Περίληψη: Σε δευτερεύοντα δίκτυα διανομής ηλεκτρικής ενέργειας, εμπορικά συγκροτήματα και τοπικές βιομηχανικές ζώνες, οι γραμμές χαμηλής τάσης αποτελούν τον τελικό, πιο κρίσιμο σύνδεσμο με τους τελικούς χρήστες.Καλώδια διανομής ρεύματος χαμηλής τάσης με ονομαστική τάση 1 kV και κάτω χρησιμεύουν ως κύριοι αγωγοί για αυτά τα δίκτυα. Αυτό το άρθρο αναλύει την εσωτερική μηχανική πολλαπλών πυρήνων, τα πλεονεκτήματα των υλικών και τις αρχιτεκτονικές ασφαλείας των τυπικών θωρακισμένων καλωδίων αλουμινίου 0,6/1kV, βοηθώντας τους διαχειριστές έργων να μεγιστοποιήσουν την απόδοση του δικτύου ισχύος τους.

Πίνακας περιεχομένων

Εισαγωγή

Κατασκευή 5-πύρηνων καλωδίων ισχύος 0,6/1kV

Το στρατηγικό όφελος κόστους του αλουμινίου στη διανομή χαμηλής τάσης

Η Αναγκαιότητα Συστημάτων 5 Πυρήνων στους Σύγχρονους Διαγωνισμούς Ισχύος

Factory-Direct Compliance and Project Sourcing

Εισαγωγή

Η μετάβαση από τους υποσταθμούς μέσης τάσης σε τοπικά δίκτυα καταναλωτών απαιτεί απίστευτα σταθερά δευτερεύοντα καλώδια διανομής. Λειτουργώντας σε 1kV και κάτω, αυτά τα κυκλώματα πρέπει να διαχειρίζονται συνεχώς κυμαινόμενα προφίλ φορτίου, μονοφασικές ανισορροπίες και εξωτερικές φυσικές διαταραχές γείωσης. Για να χειριστούν αυτές τις απαιτήσεις χωρίς να διογκωθούν οι προϋπολογισμοί των δημοτικών κτιρίων, οι ηλεκτρολόγοι στηρίζονται σε μεγάλο βαθμό σε θωρακισμένα καλώδια αλουμινίου.

Σχεδιασμένο ακριβώς για μακροπρόθεσμη σταθερότητα,Καλώδιο Taitong κατασκευάζει καλώδια διανομής ρεύματος χαμηλής τάσης υψηλής ποιότητας 0,6/1kV. Χρησιμοποιώντας εξειδικευμένες τεχνολογίες συμπίεσης και συστροφής πολλαπλών πυρήνων, οι σειρές μας προσφέρουν έναν ιδανικό συνδυασμό μηχανικής ανθεκτικότητας και ηλεκτρικής αξιοπιστίας για τις παγκόσμιες εξελίξεις κοινής χρήσης.

Κατασκευή 5-πύρηνων καλωδίων ισχύος 0,6/1kV

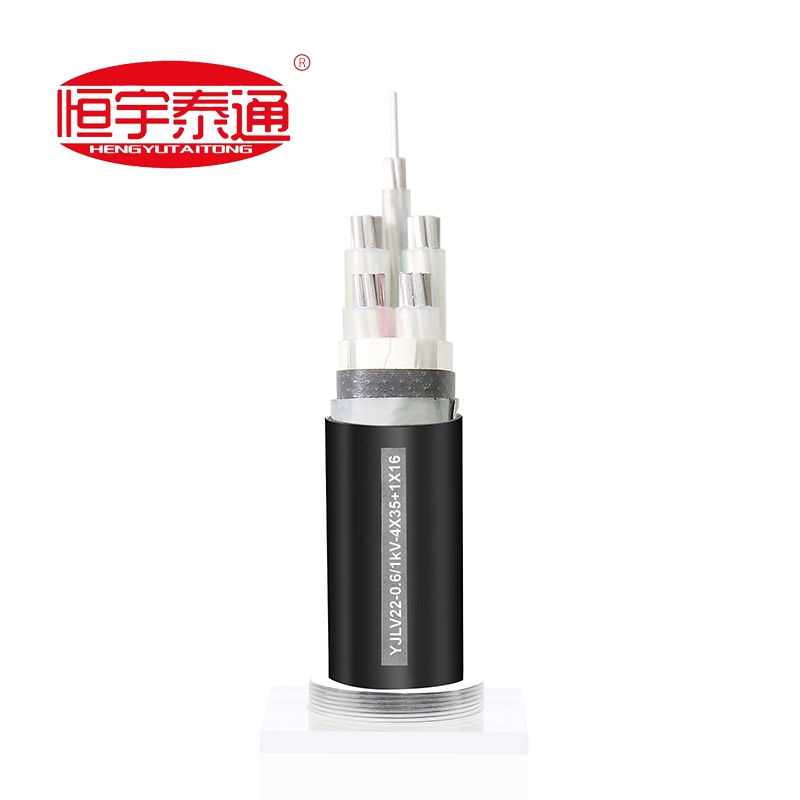

Εξετάζοντας τις τυπικές διαμορφώσεις όπως το YJLV22-0,6/1kV, η διατομή του καλωδίου αποκαλύπτει ένα προηγμένο σύστημα προστασίας πολλαπλών στρωμάτων που έχει κατασκευαστεί για άμεση ενταφιασμό ή εγκατάσταση αγωγού:

Συμπυκνωμένοι αγωγοί αλουμινίου:Σχηματισμένο και κολλημένο από αλουμίνιο υψηλής καθαρότητας για μεγιστοποίηση των ηλεκτρικών διατομών ενώ εξαλείφονται τα κενά αέρα μέσα στον πυρήνα.

Μόνωση διασυνδεδεμένου πολυαιθυλενίου (XLPE):Παρέχει υψηλή διηλεκτρική μόνωση και επιτρέπει στους αγωγούς του πυρήνα να λειτουργούν με ασφάλεια σε συνεχείς θερμοκρασίες έως και 90°C.

Εσωτερικά κλινοσκεπάσματα και πληρωτικά:Μη υγροσκοπικά υλικά πολυπροπυλενίου που διατηρούν τη δομή πολλαπλών πυρήνων τέλεια στρογγυλή και δομικά ισορροπημένη.

Διπλό Steel Tape Armor (DSTA):Επικαλυπτόμενες μεταλλικές ταινίες σφιχτά τυλιγμένες κάτω από το εξωτερικό χιτώνιο, παρέχοντας βαριά αντοχή σε υπόγεια φορτία σύνθλιψης και κρούσεις από φτυάρι εκσκαφής.

Εξωτερικό μπουφάν PVC βαρέως τύπου:Παρέχει ένα προηγμένο στρώμα περιβαλλοντικής παρακολούθησης που αντιστέκεται στα οξέα του εδάφους, τη διείσδυση υγρασίας και τη λειαντική φθορά.

Το στρατηγικό όφελος κόστους του αλουμινίου στη διανομή χαμηλής τάσης

Για εκτεταμένα περιφερειακά δευτερεύοντα δίκτυα, η χρήση χάλκινων πυρήνων μπορεί να προκαλέσει αύξηση των προϋπολογισμών προμηθειών στα ύψη. Τα σύγχρονα συστήματα χαμηλής τάσης επιλέγουν αγωγούς συμπαγούς αλουμινίου για δύο αποφασιστικούς λόγους:

1.Δραματική εξοικονόμηση προϋπολογισμού:Η προμήθεια πυρήνα αλουμινίου μειώνει εγγενώς τις δαπάνες υλικών έως και 40% σε σύγκριση με τις εναλλακτικές λύσεις χαλκού υψηλής πτητικής ικανότητας, επιτρέποντας στους εργολάβους να επεκτείνουν τα αποτυπώματα του δικτύου εντός αυστηρών οικονομικών ορίων.

2.Απλοποιημένος χειρισμός στον ιστότοπο:Η ελαφριά φύση των πυρήνων αλουμινίου καθιστά αυτά τα πολυπύρηνα καλώδια ευκολότερα να σύρονται μέσω τυλιγμένων υπόγειων αγωγών ή να τοποθετούνται σε βαθιά χαρακώματα, ελαχιστοποιώντας την κόπωση του πληρώματος και τις ώρες εγκατάστασης.

Η Αναγκαιότητα Συστημάτων 5 Πυρήνων στους Σύγχρονους Διαγωνισμούς Ισχύος

Οι διεθνείς οικοδομικοί κανονισμοί και οι προδιαγραφές του δικτύου ηλεκτρικής ενέργειας επιβάλλουν συχνάΑρχιτεκτονικές καλωδίων 5 πυρήνων(π.χ., 3 φάσεις + 1 ουδέτερος πυρήνας + 1 αποκλειστικός πυρήνας γείωσης) σε παλαιότερα σχέδια 4 πυρήνων:

Ανώτερος αρμονικός χειρισμός:Οι σύγχρονες εμπορικές ζώνες είναι γεμάτες με μη γραμμικά φορτία που σπρώχνουν υψηλά αρμονικά ρεύματα πίσω μέσω της ουδέτερης γραμμής. Οι αποκλειστικές μας διαμορφώσεις ουδέτερου πυρήνα αποτρέπουν τις θερμικές υπερφορτώσεις.

Άψογη γείωση σφάλματος:Ο ενσωματωμένος, ξεχωριστός πυρήνας γείωσης (PE) παρέχει μια άμεση, χαμηλής σύνθετης αντίστασης διαδρομή προς τη γη. Αυτό διασφαλίζει ότι οι διακόπτες κυκλώματος ενεργοποιούνται αμέσως κατά τη διάρκεια ενός σφάλματος, προστατεύοντας τον εξοπλισμό και το προσωπικό κατάντη από επικίνδυνες τάσεις αφής.

Factory-Direct Compliance and Project Sourcing

Τα έργα επέκτασης δευτερεύοντος δικτύου ηλεκτρικής ενέργειας αφήνουν μηδενικό περιθώριο για σφάλματα εγκατάστασης ή κατασκευαστικά ελαττώματα. Οι υποδομές χαμηλής τάσης απαιτούν ακριβή τεχνική ευθυγράμμιση μεIEC 60502-1διεθνή πρότυπα πρωτόκολλα.

ΣτοΚαλώδιο Taitong, επιβάλλουμε ένα αυστηρό 100% προσαρμοσμένο μοντέλο παραγωγής απευθείας από το εργοστάσιο. Δεν εκκαθαρίζουμε το παλιό, γενικό απόθεμα αποθήκης. Αντίθετα, κάθε παρτίδα καλωδίων διανομής χαμηλής τάσης εξωθείται κατά παραγγελία για να ταιριάζει με τους ακριβείς λογαριασμούς ποσοτήτων του έργου σας (BOQ), διασφαλίζοντας καθορισμένα βήματα διατομής (π.χ. 4✖35 + 1✖16mm2), εξειδικευμένα χρώματα παρακολούθησης μανδύα και ακριβή συμμόρφωση με τοπικά ηλεκτρικά ή τοπικά ηλεκτρικά ή ηλεκτρικά πρότυπα.

Επικοινωνήστε σήμερα με το τμήμα μηχανικών χαμηλής τάσηςγια να εξασφαλίσετε εξουσιοδοτημένους καταλόγους δοκιμών τύπου, σχεδιαγράμματα σχεδίασης διατομής ή για να λάβετε έναν γρήγορο, έτοιμο για σύμβαση μήτρα εργοστασιακής τιμολόγησης για την επερχόμενη προσφορά του έργου σας!
