Γιατί 4-πύρηνα θωρακισμένα καλώδια αλουμινίου ηλεκτρικά δίκτυα

Περίληψη: Σε επεκτάσεις βιομηχανικής κοινής χρήσης, δίκτυα συλλογής ηλιακών εγκαταστάσεων και δίκτυα διανομής εμπορικών κτιρίων, η εξισορρόπηση της ανθεκτικότητας της άμεσης ταφής με τους περιορισμένους προϋπολογισμούς προμηθειών αποτελεί βασική προτεραιότητα της μηχανικής. Τα θωρακισμένα καλώδια αλουμινίου τροφοδοσίας 4 πυρήνων (σειρά YJLV22 / 0,6/1kV) χρησιμεύουν ως λύση μετάδοσης υψηλής αξιοπιστίας για δευτερεύοντα δίκτυα χαμηλής τάσης. Αυτό το τεχνικό άρθρο αναλύει την πολυεπίπεδη σχεδίαση, τη μηχανική θωράκισης διπλής ταινίας από χάλυβα και τα οφέλη κόστους που καθιστούν τα καλώδια τροφοδοσίας αλουμινίου 4 πυρήνων την κορυφαία επιλογή για διεθνείς διαγωνισμούς υποδομής.

Πίνακας περιεχομένων

Εισαγωγή

Δομική Αρχιτεκτονική Τεθωρακισμένων Καλωδίων Αλουμινίου 4 Πυρήνων

Double Steel Tape Armor: Guarding Direct-Burial Utility Runs

Σχεδιασμός 4 πυρήνων: Βελτιστοποίηση τριφασικής ισχύος χαμηλής τάσης

Πλεονεκτήματα κόστους των αγώγιμων αγωγών αλουμινίου

Σενάρια Κύριων Εφαρμογών σε Περιφερειακά Δίκτυα Ηλεκτρικής Ενέργειας

Factory-Direct Customization and Sourcing Security

Εισαγωγή

Οι υπόγειες γραμμές διανομής ηλεκτρικής ενέργειας χαμηλής τάσης υπόκεινται σε μεγάλη φυσική καταπόνηση. Οι υπόγειες τάφροι εκθέτουν μη θωρακισμένα καλώδια σε κίνηση του εδάφους, δυνάμεις συμπίεσης, αιχμηρές άκρες βράχων και πιθανή εισβολή τρωκτικών. Επιπλέον, ο καθορισμός χάλκινων αγωγών σε μεγάλες αποστάσεις διανομής διογκώνει σημαντικά το κόστος των πρώτων υλών και τα έξοδα μεταφοράς.

Για να λύσει αυτά τα εμπόδια εγκατάστασης, η Taitong Cable κατασκευάζει καλώδια τροφοδοσίας υψηλής ποιότητας 0,6/1kV 4 πυρήνων από χάλυβα θωρακισμένης ταινίας αλουμινίου. Συνδυάζοντας αγωγούς αλουμινίου υψηλής αγωγιμότητας και στιβαρή θωράκιση διπλής ταινίας από χάλυβα, τα καλώδιά μας παρέχουν αξιόπιστη μηχανική αντοχή και συνεχή παροχή ισχύος σε παγκόσμιους εργολάβους κοινής ωφέλειας.

Δομική Αρχιτεκτονική Τεθωρακισμένων Καλωδίων Αλουμινίου 4 Πυρήνων

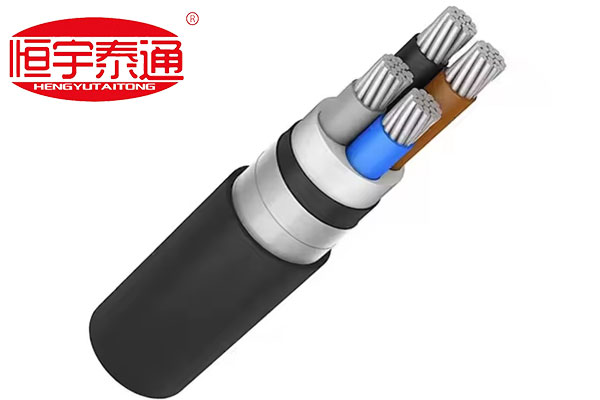

Μια λεπτομερής ματιά στη διατομή του θωρακισμένου καλωδίου ισχύος από αλουμίνιο 4 πυρήνων δείχνει την πολυεπίπεδη μηχανική του κατασκευασμένη για δύσκολες υπόγειες συνθήκες:

Συμπυκνωμένοι αγωγοί αλουμινίου: Σχηματίζονται από ηλεκτρικά σύρματα αλουμινίου υψηλής καθαρότητας που είναι συνδεδεμένα σφιχτά σε χαμηλότερη διάμετρο καλωδίου, ενώ εξασφαλίζουν τη βέλτιστη ηλεκτρική αγωγιμότητα.

Χρωματικά κωδικοποιημένη μόνωση XLPE/PVC:Χρωματικά κωδικοποιημένη μόνωση φάσης (π.χ. Καφέ, Μπλε, Μαύρο, Γκρι) που επιτρέπει την ακριβή αναγνώριση φάσης και την απλοποιημένη σύνδεση τερματικού κατά την εγκατάσταση στο εργοτάξιο.

Εξωθημένο εσωτερικό κρεβάτι:Ομαλό εσωτερικό προστατευτικό στρώμα μαξιλαριού τυλιγμένο πάνω από τη συναρμολογημένη δέσμη πυρήνα για την αποφυγή ζημιάς από την τριβή της θωράκισης.

Διπλό Steel Tape Armor (DSTA):Επικαλυπτόμενες ελικοειδείς χαλύβδινες ταινίες θωράκισης τυλίγονται με ασφάλεια γύρω από το εσωτερικό στρώμα, απορροφώντας βαριές εξωτερικές κρούσεις και ακτινική πίεση.

Αδιάβροχο εξωτερικό περίβλημα:Εξωτερικό περίβλημα βαρέως τύπου, σταθεροποιημένο με υπεριώδη ακτινοβολία PVC ή PE που αντέχει στην υγρασία του εδάφους, στη διάβρωση με οξύ και στην τριβή της επιφάνειας.

Double Steel Tape Armor: Guarding Direct-Burial Utility Runs

Γιατί οι σύμβουλοι έργων και οι εργολάβοι EPC καθορίζουν τη θωράκιση διπλής ταινίας από χάλυβα (DSTA) για υπόγειες εγκαταστάσεις καλωδίων;

1.Συμβατότητα άμεσης ταφής:Τα θωρακισμένα καλώδια εξαλείφουν την ανάγκη για ακριβούς εξωτερικούς σωλήνες αγωγών από PVC ή σκυρόδεμα, επιτρέποντας την άμεση εγκατάσταση σε ανοιχτές τάφρους γης και μειώνοντας το συνολικό κόστος αστικής κατασκευής.

2.Εξαιρετική αντοχή σε σύνθλιψη και κρούση:Η καθίζηση του υπεδάφους και τα βαρέα οχήματα που διέρχονται από πάνω εφαρμόζουν συνεχή κατακόρυφη δύναμη. Οι διπλές χαλύβδινες ταινίες προστατεύουν τους εσωτερικούς αγωγούς από παραμόρφωση και φυσική διάτρηση.

3. Υπόγεια προστασία από παράσιτα:Τα τρωκτικά και τα τρωκτικά παράσιτα μασούν συχνά μέσα από μαλακά εξωτερικά πολυμερή. Το στρώμα ταινίας χάλυβα δημιουργεί ένα αδιαπέραστο φυσικό εμπόδιο που επεκτείνει τη διάρκεια ζωής της γραμμής πέραν των 30 ετών.

Σχεδιασμός 4 πυρήνων: Βελτιστοποίηση τριφασικής ισχύος χαμηλής τάσης

Η διαμόρφωση 4 πυρήνων έχει σχεδιαστεί ειδικά για τριφασικά δίκτυα διανομής τεσσάρων καλωδίων (3 Ph+N):

Ισορροπημένη κατανομή φάσης:Φιλοξενεί αγωγούς τριών φάσεων μαζί με έναν ουδέτερο αγωγό πλήρους μεγέθους σε μία δέσμη καλωδίων.

Απλοποιημένη διάταξη:Μειώνει την εργασία τοποθέτησης καλωδίων και τις απαιτήσεις χώρου στο δίσκο καλωδίων σε σύγκριση με τη λειτουργία πολλαπλών καλωδίων μονού πυρήνα.

Πλεονεκτήματα κόστους των αγώγιμων αγωγών αλουμινίου

Η τιμολόγηση των πρώτων υλών επηρεάζει σημαντικά τη βιωσιμότητα των υποδομών. Η χρήση αγώγιμων αγωγών αλουμινίου αντί για χαλκό αποφέρει σαφή οικονομικά οφέλη:

Σημαντική εξοικονόμηση κεφαλαίου:Το αλουμίνιο προσφέρει εξαιρετική ικανότητα μεταφοράς ισχύος σε ένα κλάσμα του κόστους υλικού του χαλκού, επιτρέποντας στους εργολάβους να επεκτείνουν τους προϋπολογισμούς των έργων σε μεγαλύτερες αποστάσεις διανομής.

Μειωμένο βάρος μεταφοράς και χειρισμού:Η ελαφριά ιδιότητα του αλουμινίου απλοποιεί το τράβηγμα του δίσκου καλωδίων, μειώνει τις ώρες εργατικού δυναμικού εγκατάστασης και βελτιστοποιεί τη φόρτωση εμπορευματοκιβωτίων για αποστολές στο εξωτερικό.

Σενάρια Κύριων Εφαρμογών σε Περιφερειακά Δίκτυα Ηλεκτρικής Ενέργειας

Χάρη στη δομική τους ανθεκτικότητα και την υψηλή απόδοση κόστους, οι θωρακισμένες γραμμές αλουμινίου 4 πυρήνων της Taitong Cable παρουσιάζονται ευρέως σε παγκόσμιους διαγωνισμούς:

Δίκτυα συλλογής ηλιακών και αιολικών πάρκων:Μεταφορά εναλλασσόμενου ρεύματος χαμηλής τάσης από μετασχηματιστές ανόδου στους κύριους κόμβους διανομής σε μεγάλα ηλιακά πεδία.

Βιομηχανικά και Εμπορικά Συγκροτήματα:Δρομολόγηση υπόγειων κύριων τροφοδοτών που συνδέουν τους κύριους μετασχηματιστές κοινής ωφέλειας με τους πίνακες διανομής του εργοστασίου.

Προσφορές επέκτασης προαστιακού δικτύου:Αντικατάσταση εύθραυστων εναέριων γραμμών με θαμμένα θωρακισμένα δίκτυα για την αποφυγή διακοπών ρεύματος που σχετίζονται με τις καιρικές συνθήκες σε αναπτυσσόμενες κατοικημένες ζώνες.

Factory-Direct Customization and Sourcing Security

Οι προσφορές χρησιμότητας αφήνουν μηδενικό χώρο για κενά μόνωσης, διακύμανση αγωγού ή κενά θωράκισης. Οι παγκόσμιες συμβάσεις προμηθειών απαιτούν αυστηρή τήρηση αναγνωρισμένων παραμέτρων, συμπεριλαμβανομένων των προτύπων IEC 60502-1 και BS 5467.

ΣτοΚαλώδιο Taitong, υποστηρίζουμε την εκτέλεση του έργου σας μέσω ενός 100% προσαρμοσμένου μοντέλου παραγωγής απευθείας από το εργοστάσιο. Δεν πιέζουμε προκατασκευασμένα, παλαιωμένα είδη εκκαθάρισης αποθήκης. Αντίθετα, κατασκευάζουμε κατά παραγγελία κάθε παρτίδα θωρακισμένων καλωδίων αλουμινίου 4 πυρήνων για να ευθυγραμμιστεί απευθείας με τον ακριβή λογαριασμό του έργου σας (BOQ)—βαθμονόμηση διατομών αγωγού (16 mm2 έως 500 mm2), πάχος μόνωσης, παραμέτρους θωράκισης και υλικά εξωτερικού πλέγματος για να ανταποκρίνονται στα τοπικά εθνικά πρότυπα.

Επικοινωνήστε σήμερα με το τμήμα μηχανικής καλωδίων τροφοδοσίας για να ζητήσετεεπαληθευμένες αναφορές δοκιμών τύπου, σχέδια προσαρμοσμένων διαστάσεων ή μια ρητή, άμεση προσφορά τιμής από το εργοστάσιο για την επερχόμενη προσφορά ενέργειας!
