Γιατί τα θωρακισμένα καλώδια αλουμινίου LV είναι τα καλύτερα για ταφή

Περίληψη: Για σύγχρονες υποδομές, δημοτικά δίκτυα και βιομηχανικές εγκαταστάσεις, η επιλογή της σωστής δομής καλωδίου είναι ζωτικής σημασίας για την εξισορρόπηση του κόστους και της μακροπρόθεσμης αξιοπιστίας.Καλώδια τροφοδοσίας από θωρακισμένα αλουμίνιο χαμηλής τάσης 0,6/1 kVέχουν αναδειχθεί ως το βιομηχανικό πρότυπο για την απευθείας υπόγεια διανομή. Σε αυτό το άρθρο, αναλύουμε τα τεχνικά στρώματα αυτών των καλωδίων υψηλής απόδοσης και αναλύουμε γιατί η μοναδική κατασκευή τους προσφέρει την απόλυτη προστασία από μηχανικές καταπονήσεις και περιβαλλοντικές προκλήσεις.

Εισαγωγή

Βαθιά κατάδυση στην κατασκευή θωρακισμένων καλωδίων αλουμινίου

Βασικά πλεονεκτήματα του Double Steel Tape Armor (DSTA)

Σενάρια εφαρμογής σε παγκόσμιους διαγωνισμούς

Τεχνικές Παράμετροι: Συμμόρφωση με το IEC 60502-1

Συμπέρασμα & Εργοστασιακή Υποστήριξη

Εισαγωγή

Όταν κατασκευάζουν υπόγεια δίκτυα διανομής ηλεκτρικής ενέργειας, οι διαχειριστές προμηθειών αντιμετωπίζουν μια διπλή πρόκληση: να διατηρούν υπό έλεγχο τους προϋπολογισμούς των υλικών διασφαλίζοντας παράλληλα ότι το δίκτυο μπορεί να επιβιώσει σε δύσκολες συνθήκες εδάφους, υγρασία και μεταβαλλόμενα φορτία για δεκαετίες. Οι παραδοσιακές μη θωρακισμένες επιλογές συχνά υπολείπονται στις άμεσες εφαρμογές ταφής, οδηγώντας σε δαπανηρές βλάβες. Σήμερα, τα καλώδια τροφοδοσίας από θωρακισμένο αλουμίνιο 0,6/1 kV λύνουν αυτό το δίλημμα συνδυάζοντας την εξαιρετική απόδοση κόστους των αγωγών αλουμινίου με τη στιβαρή μηχανική θωράκιση.

Ως επαληθευμένος στρατηγικός προμηθευτής CREC, η Taitong Cable ειδικεύεται στην κατασκευή εξατομικευμένων, πολυπύρηνων θωρακισμένων καλωδίων αλουμινίου προσαρμοσμένα ακριβώς στις περιφερειακές προδιαγραφές κοινής ωφελείας και τους διεθνείς λογαριασμούς ποσοτήτων έργων (BOQ).

Βαθιά κατάδυση στην κατασκευή θωρακισμένων καλωδίων αλουμινίου

Η αξιοπιστία ενός δικτύου ισχύος χαμηλής τάσης εξαρτάται εξ ολοκλήρου από την ακεραιότητα της διατομής των καλωδίων του. Εξετάζοντας το τεχνικό προφίλ ενός τυπικού καλωδίου τροφοδοσίας 4 πυρήνων, μπορούμε να δούμε ένα πολύ βελτιστοποιημένο σύστημα προστασίας πολλαπλών επιπέδων:

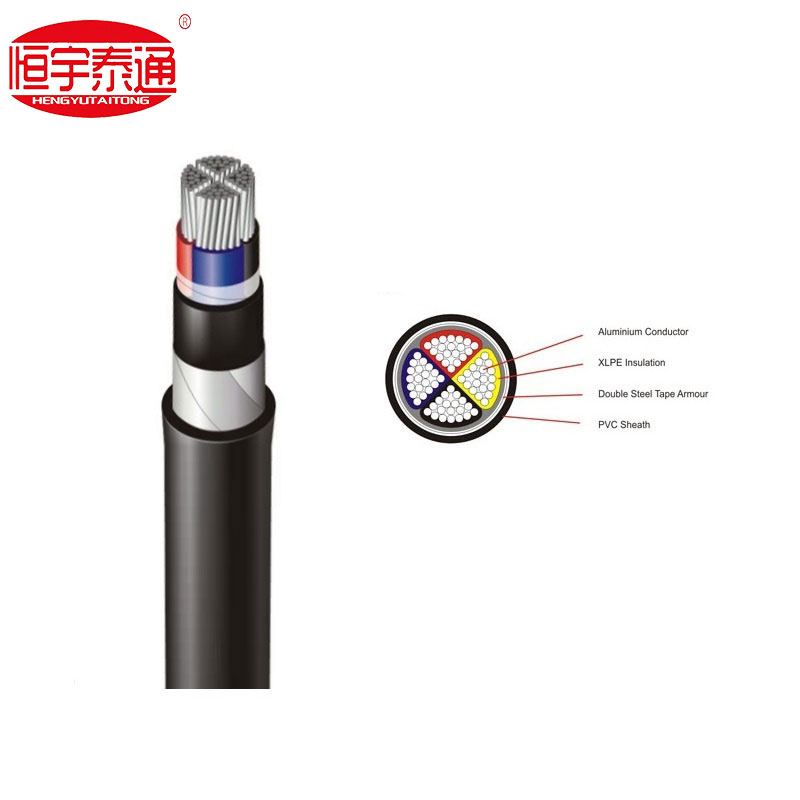

Σύμφωνα με τις σχεδιαστικές προδιαγραφές των διεθνών προτύπων, το καλώδιο είναι κατασκευασμένο με τέσσερα διακριτά, λειτουργικά στρώματα:

1. Αγωγός αλουμινίου:Χρησιμοποιεί συμπιεσμένο αλουμίνιο υψηλής καθαρότητας σε σχήμα τομέα. Ο σχεδιασμός τομέα διασφαλίζει ότι οι τέσσερις πυρήνες ταιριάζουν τέλεια μεταξύ τους με ελάχιστα ενδιάμεσα κενά αέρα, μειώνοντας σημαντικά τη συνολική εξωτερική διάμετρο και εξοικονομώντας χώρο στον αγωγό.

Μόνωση 2.XLPE:Το διασυνδεδεμένο πολυαιθυλένιο παρέχει εξαιρετικές θερμικές και ηλεκτρικές ιδιότητες, επιτρέποντας στον πυρήνα να λειτουργεί με ασφάλεια σε συνεχείς θερμοκρασίες έως 90°C και να χειρίζεται υπερφόρτωση βραχυκυκλώματος έως και 250°C.

3. Double Steel Tape Armor (DSTA):Δύο στρώματα ελικοειδούς χαλύβδινης ταινίας τυλίγονται πάνω από το εσωτερικό στρώμα. Αυτή η μεταλλική θωράκιση παρέχει συνεχή κάλυψη και υψηλή αντοχή σε κατακόρυφα φορτία σύνθλιψης και τυχαία πρόσκρουση κατά την εκσκαφή εδάφους.

4. Θήκη PVC:Το βαρέως τύπου εξωτερικό τζάκετ από πολυβινυλοχλωρίδιο προστατεύει την εσωτερική μεταλλική θωράκιση από την υγρασία, τη χημική διάβρωση στο έδαφος και την υπεριώδη ακτινοβολία όταν εκτίθεται πάνω από το έδαφος.

Βασικά πλεονεκτήματα του Double Steel Tape Armor (DSTA)

Γιατί οι τεχνικοί σύμβουλοι αναθέτουν συγκεκριμένα το Double Steel Tape Armor έναντι των μη θωρακισμένων παραλλαγών για δίκτυα χαμηλής τάσης;

Ανώτερη μηχανική αντίσταση σύνθλιψης:Τα υπόγεια καλώδια υπόκεινται σε καθίζηση εδάφους, βαριά κυκλοφορία οχημάτων από πάνω και βραχώδη εδάφη. Η διπλή χαλύβδινη ταινία λειτουργεί ως μηχανική ασπίδα που απορροφά την εξωτερική πίεση χωρίς να παραμορφώνει την υποκείμενη μόνωση XLPE.

Προστασία τρωκτικών και τερμιτών:Σε τροπικές ή αγροτικές ζώνες επέκτασης, οι υπόγειοι τερμίτες και τα τρωκτικά αποτελούν σοβαρή απειλή για τα πολυμερή τζάκετ. Η θωράκιση από χαλύβδινη ταινία παρέχει ένα αδιαπέραστο φυσικό φράγμα που αποτρέπει τη βιο-παρασίτωση.

Οικονομική Άμεση Ταφή:Τα μη θωρακισμένα καλώδια απαιτούν βαθιές, ενισχυμένες με σκυρόδεμα τάφρους ή ακριβές συνεχείς σωληνώσεις. Τα θωρακισμένα καλώδια αλουμινίου μπορούν να θαφτούν με ασφάλεια απευθείας σε χωματόδρομους με στρώματα άμμου, μειώνοντας δραστικά το κόστος εργασίας πολιτικού μηχανικού και εγκατάστασης.

Σενάρια εφαρμογής σε παγκόσμιους διαγωνισμούς

Χάρη στη δομική τους ανθεκτικότητα, τα θωρακισμένα καλώδια αλουμινίου 0,6/1 kV χρησιμοποιούνται ευρέως σε διαγωνισμούς υποδομών ζωτικής σημασίας σε όλη τη Νοτιοανατολική Ασία, την Αφρική και τις χώρες της πρωτοβουλίας «Belt and Road»:

Κύρια Δημοτική Διανομή Ενέργειας:Σύνδεση μετασχηματιστών υποσταθμού με οικιακά και επαγγελματικά περίπτερα διανομής.

Βιομηχανικές Εγκαταστάσεις & Βιομηχανικές Εγκαταστάσεις:Τροφοδοσία συστοιχιών βαρέων μηχανημάτων όπου τα καλώδια τοποθετούνται σε ανοιχτούς δίσκους καλωδίων ή υπόγειους αγωγούς που εκτίθενται σε μηχανικούς κραδασμούς.

Έργα Ανανεώσιμων Πηγών Ενέργειας:Σύνδεση κεντρικών σταθμών inverter σε μεγάλης κλίμακας ηλιακά πάρκα και αιολικά δίκτυα.

Δημόσιες Υποδομές:Παροχή αξιόπιστων υπόγειων γραμμών ηλεκτρικής ενέργειας για δημοτικά δίκτυα οδικού φωτισμού και συστήματα παρακολούθησης αυτοκινητοδρόμων.

Τεχνικές Παράμετροι: Συμμόρφωση με το IEC 60502-1

Στην Taitong Cable, όλα τα θωρακισμένα καλώδια τροφοδοσίας αλουμινίου χαμηλής τάσης κατασκευάζονται πλήρως και ελέγχονται αυστηρά σύμφωνα με το IEC 60502-1 (Καλώδια για ονομαστικές τάσεις από 1 kV έως 30 kV).

Συμπέρασμα & Εργοστασιακή Υποστήριξη

Η επένδυση σε θωρακισμένα καλώδια τροφοδοσίας αλουμινίου 0,6/1 kV διασφαλίζει ότι το έργο σας θα επωφεληθεί από έναν κύκλο ζωής χωρίς συντήρηση, διατηρώντας παράλληλα τις αρχικές κεφαλαιουχικές δαπάνες εξαιρετικά ανταγωνιστικές. Επειδή κάθε περιβάλλον εγκατάστασης πλέγματος είναι μοναδικό, η διατήρηση ενός αποθέματος που ταιριάζει σε όλους είναι αναποτελεσματική.

Καλώδιο Taitongλειτουργεί σε ένα 100% προσαρμοσμένο μοντέλο παραγωγής. Δεν κατέχουμε τεράστιο απόθεμα γενόσημων. Αντίθετα, κατασκευάζουμε και κατασκευάζουμε κάθε παρτίδα θωρακισμένων καλωδίων πολλαπλών πυρήνων κατά παραγγελία, διασφαλίζοντας προσαρμοσμένες μετρήσεις πυρήνων, περιοχές διατομής (π.χ. ενσωματωμένοι πυρήνες φωτισμού δρόμου) και ακριβή συμμόρφωση με τις περιφερειακές απαιτήσεις του έργου σας.

Επικοινωνήστε σήμερα με την ομάδα μηχανικών μαςγια να λάβετε μια άμεση εκτίμηση εργοστασιακής τιμής, φύλλα τεχνικών δεδομένων ή να συζητήσετε τις προσαρμοσμένες προδιαγραφές καλωδίων για την επερχόμενη προσφορά του έργου σας!
