Γιατί τα εύκαμπτα καλώδια με μόνωση ορυκτών ασφαλίζουν τα πλέγματα

Περίληψη:Για ουρανοξύστες υψηλής πυκνότητας, υπόγεια δίκτυα διέλευσης και βαριές πετροχημικές ζώνες, ο καθορισμός της τελικής βαθμίδας πυρίμαχης καλωδίωσης είναι απαραίτητος για την προστασία της δημόσιας ασφάλειας.Εύκαμπτα πυρίμαχα καλώδια με μόνωση ορυκτώναντιπροσωπεύουν το απόλυτο αποκορύφωμα της επιβίωσης από την ηλεκτρική πυρκαγιά. Αυτό το άρθρο αναλύει την προηγμένη δομική ανατομία, τους ακραίους αμυντικούς μηχανισμούς πυρκαγιάς-νερού-πληξίας και τα πλεονεκτήματα δρομολόγησης της σειράς καλωδίων ισχύος 0,6/1kV NG-A βιομηχανικής ποιότητας.

Πίνακας περιεχομένων

Εισαγωγή

Δομική διάταξη εύκαμπτων μονωμένων ορυκτών καλωδίων 0,6/1kV NG-A

The Ultimate Fire Survival: Overcoming Flame, Water, and Impact

Γιατί η ευελιξία αλλάζει το παιχνίδι για επιτόπια εγκατάσταση

Εργοστασιακή άμεση προσαρμογή και συμμόρφωση με την προμήθεια

Εισαγωγή

Όταν μια μεγάλη εστία πυρκαγιάς θέτει σε κίνδυνο ένα εμπορικό συγκρότημα ή ένα βιομηχανικό διυλιστήριο, τα τυπικά καλώδια με πλαστική μόνωση αποτυγχάνουν μέσα σε λίγα λεπτά, διακόπτοντας την τροφοδοσία των δομικών σωλήνων. Ακόμη και τα τυπικά επιβραδυντικά φλόγας ή βασικά πυρίμαχα σύρματα έχουν αυστηρά θερμικά όρια. Για κρίσιμα κυκλώματα —όπως κύριοι ανελκυστήρες πυρκαγιάς, εφεδρικά συστήματα αερισμού και πίνακες ελέγχου έκτακτης ανάγκης— οι σύγχρονες προδιαγραφές μηχανικής απαιτούν εξειδικευμένα καλώδια που απλά δεν μπορούν να καούν.

Για να ανταποκριθεί σε αυτές τις ασυμβίβαστες παγκόσμιες παραμέτρους ασφάλειας της υποδομής, η Taitong Cable Co., Ltd. κατασκευάζει υψηλής απόδοσης εύκαμπτα πυρίμαχα καλώδια με μόνωση ορυκτών. Σχεδιασμένες με ανόργανα υλικά που εξαλείφουν πλήρως τους κινδύνους καύσης, οι σειρές προϊόντων μας προσφέρουν απόλυτα λειτουργικά περιθώρια ασφάλειας σε υψηλού προφίλ μηχανολογικά έργα παγκοσμίως.

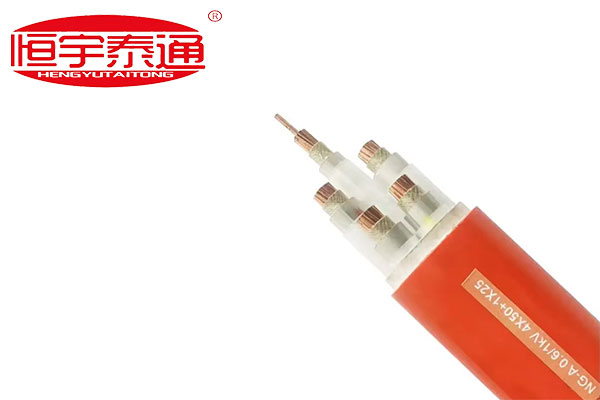

Δομική διάταξη εύκαμπτων μονωμένων ορυκτών καλωδίων 0,6/1kV NG-A

Σε αντίθεση με τα τυπικά καλώδια διανομής συνθετικών πολυμερών, η αρχιτεκτονική NG-A 0,6/1KV 4 X 50 + 1 X25 mm" χρησιμοποιεί ανόργανες ορυκτές ενώσεις για να δημιουργήσει μια μόνιμη θωράκιση

κατά της έντονης ζέστης:

Χάλκινοι αγωγοί υψηλής καθαρότητας:Σχηματίζεται από συνδεδεμένα ηλεκτρικά καλώδια χαλκού για να εγγυάται στιβαρή μετάδοση ισχύος και χαμηλή αντίσταση κατά την καθημερινή απόδοση πλήρους φορτίου.

Ανόργανο φράγμα μόνωσης ορυκτών:Τυλίγεται και συμπιέζεται χρησιμοποιώντας πολύ σταθερά ορυκτά (όπως οξείδιο του μαγνησίου ή εξειδικευμένες συνθετικές ταινίες ορυκτών). Αυτό το στρώμα περιέχει απολύτως μηδενικά οργανικά υλικά, που σημαίνει ότι δεν μπορεί να αναφλεγεί, να πάρει φωτιά ή να διατηρήσει την καύση.

Εσωτερικό πληρωτικό και προστατευτικό κρεβάτι:Κατασκευασμένο από πυρίμαχες, μη τοξικές ορυκτές ενώσεις που διατηρούν τη στρογγυλοποίηση του δομικού πυρήνα υπό μηχανική καταπόνηση.

Αλουμίνιο / Μεταλλική Προστατευτική Θήκη:Ένα άνευ ραφής μεταλλικό στρώμα συγκράτησης κάτω από το εξωτερικό κάλυμμα που παρέχει άψογη αδιαβροχοποίηση και στιβαρή ηλεκτρομαγνητική θωράκιση (EMI).

Εξωτερικό μπουφάν ασφαλείας βαρέως τύπου:Ένα έντονο πορτοκαλί/κόκκινο, επιβραδυντικό της φωτιάς, τζάκετ χαμηλών καπνών που παρέχει εξαιρετική αντίσταση παρακολούθησης και σαφή αναγνώριση ασφαλείας σε κοινόχρηστους δίσκους καλωδίων.

The Ultimate Fire Survival: Overcoming Flame, Water, and Impact

Οι τυπικές ηλεκτρικές γραμμές πυρασφάλειας συνήθως δοκιμάζονται μόνο έναντι έκθεσης σε ξηρή φλόγα. Ωστόσο, οι πραγματικές δομικές πυρκαγιές περιλαμβάνουν τρεις διακριτές καταστροφικές δυνάμεις που δρουν ταυτόχρονα: έντονη θερμότητα, ψεκασμός βαρέος νερού από συστήματα καταιονισμού έκτακτης ανάγκης και φυσικές επιπτώσεις από την κατάρρευση τοιχοποιίας ή την πτώση δοκών.

Η εύκαμπτη σειρά με μόνωση ορυκτών NG-A έχει σχεδιαστεί ειδικά για να επιβιώνει σε αυτούς τους κινδύνους σύνθετων συστατικών, συμμορφώνοντας με αυστηρά διεθνή κριτήρια όπως το πρωτόκολλο BS 6387 CWZ:

1. Αντίσταση στη φλόγα (C):Διατηρεί συνεχή ακεραιότητα ηλεκτρικού κυκλώματος ενώ εκτίθεται απευθείας σε έντονη καύση στους 950°C για έως και 180 λεπτά.

2. Αντίσταση σε ψεκασμό νερού (W):Αντιστέκεται επιτυχώς στο βραχυκύκλωμα όταν εκτίθεται σε άμεση φλόγα στους 650°C για 15 λεπτά, ακολουθούμενο από 15 λεπτά βαρύ ψεκασμό νερού πυροσβεστικού σωλήνα.

3. Αντίσταση μηχανικής κρούσης (Z):Διατηρεί σταθερή ροή ισχύος ενώ χτυπιέται επανειλημμένα από μια μηχανική μπάρα κρούσης κάτω από συνθήκες δοκιμής φλόγας 950°C.

Γιατί η ευελιξία αλλάζει το παιχνίδι για επιτόπια εγκατάσταση

Ιστορικά, η χρήση γραμμών με μόνωση ορυκτών σήμαινε την αντιμετώπιση παλιομοδίτικης, άκαμπτης βαριάς επένδυσης με χαλκό ράβδους (BTTZ). Αυτά τα παραδοσιακά συστήματα απαιτούσαν πολύπλοκα, ακριβά εργαλεία κάμψης, υπέφεραν από μικρά μήκη παραγωγής και οδήγησαν σε υψηλό κόστος εργασίας λόγω πολύπλοκων αρμών.

Ο σύγχρονος σχεδιασμός ευέλικτου ορυκτού NG-A της Taitong Cable επιλύει αυτά τα σημεία πόνου στην εγκατάσταση:

Κάμψη σφιχτής ακτίνας:Οι λανθάνοντες αγωγοί και η εύκαμπτη ταινία θωράκισης ορυκτών επιτρέπουν στη γραμμή να κάμπτεται ομαλά γύρω από δομικούς πυλώνες από σκυρόδεμα και μέσα σε σφιχτά ερμάρια του πίνακα διανομής.

Συνεχείς μεγάλες διαδρομές:Κατασκευάζεται σε εκτεταμένα συνεχή μήκη τυμπάνου, εξαλείφοντας εντελώς την ανάγκη για ενδιάμεσες ενώσεις καλωδίων μέσης λειτουργίας, μειώνοντας τα σημεία ηλεκτρικών ευπάθειας.

Εργοστασιακή άμεση προσαρμογή και συμμόρφωση με την προμήθεια

Τα έργα εμπορικής υποδομής ελίτ επιτρέπουν απολύτως μηδενικό περιθώριο για μη επαληθευμένα υλικά ή δομικές αδυναμίες. Κάθε παρτίδα συστημάτων διανομής ορυκτών πρέπει να ευθυγραμμίζεται τέλεια με τον ακριβή λογαριασμό ηλεκτρικού μηχανικού σας (BOQ).

ΣτοTaitong Cable Co., Ltd., απορρίπτουμε τα άκαμπτα, μαζικής παραγωγής συστήματα εκκαθάρισης αποθεμάτων υπέρ ενός 100% προσαρμοσμένου μοντέλου παραγωγής απευθείας από το εργοστάσιο. Κατασκευάζουμε και κατασκευάζουμε κάθε παρτίδα εύκαμπτων καλωδίων με μόνωση ορυκτών για να ανταποκρίνεται στις ακριβείς απαιτήσεις διαμόρφωσής σας—προσαρμόζοντας συγκεκριμένες μετρήσεις πυρήνων, ακριβείς διατομές και προσαρμοσμένα δομικά μήκη ώστε να ευθυγραμμίζονται με τις ακριβείς ηλεκτρικές παραμέτρους του έργου σας.

Επικοινωνήστε σήμερα με την ομάδα μηχανικής ενέργειας υψηλής ασφάλειαςγια πρόσβαση σε εξουσιοδοτημένες αναφορές δοκιμών, λεπτομερή δομικά σχέδια ή για να λάβετε μια ρητή, άμεση εκτίμηση κόστους από το εργοστάσιο για τον επερχόμενο διαγωνισμό υποδομής δικτύου σας!
