Γιατί Θωρακισμένα Καλώδια Αλουμινίου 0,6/1kV Δίκτυα τροφοδοσίας

Περίληψη:Στις εξελίξεις των βιομηχανικών πάρκων, στα δίκτυα συλλογής ανανεώσιμων πηγών ενέργειας και στους εμπορικούς βρόχους διανομής, η εξισορρόπηση των προϋπολογισμών εγκατάστασης με σοβαρή υπόγεια προστασία είναι απαραίτητη. Τα θωρακισμένα καλώδια τροφοδοσίας αλουμινίου χρησιμεύουν ως η ραχοκοκαλιά για δίκτυα τροφοδοσίας χαμηλής τάσης απευθείας ενταφιασμού. Αυτό το άρθρο αναλύει τη μηχανική με εσωτερικά στρώματα, τους μηχανισμούς προστασίας διπλής ταινίας χάλυβα και τα οφέλη κόστους που καθιστούν τις πολυπύρηνες θωρακισμένες γραμμές αλουμινίου την κορυφαία προδιαγραφή για διεθνείς προμήθειες έργων.

Πίνακας περιεχομένων

Εισαγωγή

Δομική αρχιτεκτονική θωρακισμένων καλωδίων αλουμινίου πολλαπλών πυρήνων 0,6/1kV

Double Steel Tape Armor: Securing Direct-Burial Utility Runs

Αγωγοί αλουμινίου: Μεγιστοποίηση της απόδοσης επένδυσης σε υποδομές μεγάλης κλίμακας

Πρωτεύοντα σενάρια εφαρμογής σε έργα παγκόσμιας ισχύος

Factory-Direct Customization and Sourcing Security

Εισαγωγή

Τα υπόγεια δίκτυα ηλεκτρικής τροφοδοσίας εκτίθενται σε συνεχείς μηχανικούς κινδύνους. Οι τάφροι απευθείας ταφής παρουσιάζουν συμπίεση του εδάφους με σύνθλιψη, τυχαία σωματικά χτυπήματα κατά τη διάρκεια της εκσκαφής και υπόγεια εισβολή τρωκτικών. Επιπλέον, σε δίκτυα δευτερεύουσας διανομής μεγάλων αποστάσεων, η χρήση παραδοσιακών βαρέων χάλκινων καλωδίων αυξάνει σημαντικά το κόστος των πρώτων υλών και τα γενικά έξοδα μεταφοράς.

Για την επίλυση αυτών των τεχνικών και δημοσιονομικών προκλήσεων,Καλώδιο Taitongκατασκευάζει καλώδια τροφοδοσίας από θωρακισμένο αλουμίνιο πολλαπλών πυρήνων 0,6/1kV υψηλής απόδοσης. Συνδυάζοντας αγώγιμους αγωγούς αλουμινίου υψηλής αγωγιμότητας με μεταλλική θωράκιση βαρέως τύπου, τα καλώδια μας παρέχουν ασυμβίβαστη μηχανική ασφάλεια και μακροπρόθεσμη λειτουργική απόδοση σε παγκόσμιους εργολάβους κοινής ωφέλειας.

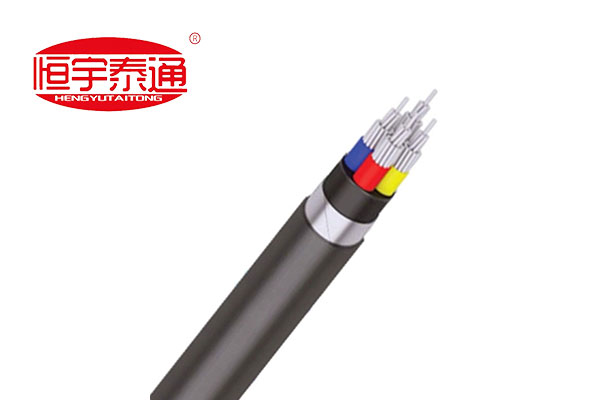

Δομική αρχιτεκτονική θωρακισμένων καλωδίων αλουμινίου πολλαπλών πυρήνων 0,6/1kV

Η πολυστρωματική διατομή ενός θωρακισμένου καλωδίου αλουμινίου με χαλύβδινη ταινία παρέχει πλήρη μηχανική και ηλεκτρική προστασία:

Αγωγοί Αλουμινίου με Λάνο (Κλάση 2):Σχηματίζεται από ηλεκτρικά καλώδια αλουμινίου υψηλής καθαρότητας, κολλημένα σφιχτά για να εγγυάται σταθερή χωρητικότητα ρεύματος, χαμηλό βάρος και υψηλή αξιοπιστία σύνδεσης ακροδεκτών.

Μόνωση φάσης με χρωματική κωδικοποίηση:Μόνωση Premium XLPE ή PVC τυλιγμένη γύρω από κάθε πυρήνα σε τυποποιημένα χρώματα (Κόκκινο, Κίτρινο, Μπλε κ.λπ.) για να διασφαλιστεί η αναγνώριση φάσης χωρίς σφάλματα κατά την εγκατάσταση στο χώρο.

Εξηλασμένη εσωτερική κλινοσκεπάσματα / θήκη μαξιλαριού:Σχηματίζεται πάνω από το συγκρότημα εσωτερικού πυρήνα για να προστατεύει τις μονώσεις φάσης από αιχμηρές μεταλλικές ακμές κατά τη διάρκεια της διαδικασίας θωράκισης.

Διπλό Steel Tape Armor (DSTA):Επικαλυπτόμενες ελικοειδείς χαλύβδινες ταινίες που τυλίγονται γύρω από τη μήτρα του πυρήνα για να απορροφούν τις υψηλές ακτινικές πιέσεις σύνθλιψης και να εμποδίζουν τα φυσικά εργαλεία ή τους βράχους να τρυπήσουν το καλώδιο.

Προστατευτικό εξωτερικό περίβλημα βαρέως τύπου:Ένα ανθεκτικό στο λάδι, σταθεροποιημένο στην υπεριώδη ακτινοβολία χιτώνιο PVC ή PE που αποτρέπει την είσοδο υγρασίας, τη διάβρωση με οξύ του εδάφους και την υποβάθμιση του περιβάλλοντος.

Double Steel Tape Armor: Securing Direct-Burial Utility Runs

Γιατί διευκρινίζουν οι σύμβουλοι υποδομώνθωρακισμένα καλώδια ταινίας χάλυβα (DSTA).όπως η σειρά YJLV22/VLV22 για δευτερεύον δίκτυο χαμηλής τάσης;

1.Εξάλειψη των ακριβών εξωτερικών αγωγών:Τα μη θωρακισμένα καλώδια απαιτούν βαρύ αγωγό από PVC ή σκυρόδεμα όταν είναι θαμμένα υπόγεια. Τα σχέδια θωρακισμένων ταινιών από χάλυβα μπορούν να τοποθετηθούν απευθείας σε υπόγειες τάφρους, μειώνοντας δραστικά το κόστος των αστικών εκσκαφών και των σωληνώσεων.

2.Extreme Crush and Impact Defense:Η μεγάλη πίεση του υπεδάφους, η καθίζηση βράχων ή τα οχήματα που περνούν από πάνω μπορεί να παραμορφώσουν τα μαλακά πλαστικά καλώδια. Οι διπλές χαλύβδινες ταινίες απορροφούν τη φυσική κρούση, διατηρώντας την ακεραιότητα του δομικού πυρήνα και αποτρέποντας τα βραχυκυκλώματα φάσης-φάσης.

3. Προστασία από υπόγεια παράσιτα:Οι τερμίτες, τα γοφάρια και τα τρωκτικά μασούν τακτικά μέσα από τυπικές επικαλύψεις πολυμερών. Το αδιαπέραστο μεταλλικό χαλύβδινο φράγμα αποτρέπει βιολογικές βλάβες, επεκτείνοντας τη διάρκεια ζωής του υπόγειου δικτύου πέραν των 30 ετών.

Αγωγοί αλουμινίου: Μεγιστοποίηση της απόδοσης επένδυσης σε υποδομές μεγάλης κλίμακας

Οι προϋπολογισμοί πρώτων υλών υπαγορεύουν τη σκοπιμότητα του έργου. Αξιοποιώνταςλανθάνοντες αγωγοί αλουμινίουστη θέση του χαλκού αποφέρει αποφασιστικά οικονομικά πλεονεκτήματα:

Σημαντική εξοικονόμηση κόστους:Το αλουμίνιο προσφέρει εξαιρετική αγωγιμότητα ανά δολάριο, επιτρέποντας στους εργολάβους EPC να μειώσουν σημαντικά τη δαπάνη υλικού καλωδίων σε εκτεταμένα μίλια διανομής.

Ελαφρύτερο βάρος χειρισμού:Το μειωμένο βάρος του αλουμινίου απλοποιεί το τράβηγμα του δίσκου καλωδίων, μειώνει τις ώρες εργασίας στην εγκατάσταση και μειώνει το κόστος μεταφοράς εμπορευματοκιβωτίων για παράδοση στο εξωτερικό.

Πρωτεύοντα σενάρια εφαρμογής σε έργα παγκόσμιας ισχύος

Χάρη στην ισορροπία αντοχής, προστασίας και προσιτότητας, η σειρά θωρακισμένων αλουμινίου της Taitong Cable χρησιμοποιείται ευρέως σε μεγάλες διεθνείς προσφορές έργων:

Φάρμα ηλιακής και αιολικής ενέργειας:Μεταφορά εξόδου χαμηλής τάσης από σταθμούς μετατροπέα σε μονάδες μετασχηματιστή ανύψωσης σε τεράστια εδάφη εξωτερικού χώρου.

Βιομηχανικά συγκροτήματα και χημικά εργοστάσια:Δρομολόγηση δευτερεύουσας ισχύος κατά μήκος εξωτερικών τάφρων καλωδίων και υπόγειων αγωγών που εκτίθενται σε βαριά φορτία μηχανημάτων.

Εμπορικές και οικιστικές υποδομές:Σύνδεση κύριων υποσταθμών μετασχηματιστών με μεμονωμένους πίνακες διανομής κτιρίων σε επεκτεινόμενες προαστιακές αναπτύξεις.

Factory-Direct Customization and Sourcing Security

Οι διεθνείς προμήθειες υποδομής επιτρέπουν μηδενική ανοχή για κενά μόνωσης ή κενά θωράκισης. Κάθε παρτίδα παραγωγής πρέπει να συμμορφώνεται με έγκυρα διεθνή πρότυπα, συμπεριλαμβανομένων των IEC 60502-1 και BS 5467.

ΣτοΚαλώδιο Taitong, υποστηρίζουμε την εκτέλεση του έργου σας μέσω ενός 100% προσαρμοσμένου μοντέλου παραγωγής απευθείας από το εργοστάσιο. Δεν πιέζουμε προκατασκευασμένα, παλαιωμένα είδη εκκαθάρισης αποθήκης. Αντίθετα, κατασκευάζουμε κατά παραγγελία κάθε παρτίδα θωρακισμένων καλωδίων τροφοδοσίας αλουμινίου για να ευθυγραμμιστεί απευθείας με τον ακριβή λογαριασμό του έργου σας (BOQ)—βαθμονόμηση διατομών αγωγού (16mm2 έως 500mm2), συνδυασμοί πολλαπλών πυρήνων (3-πύρηνο, 4-πύρηνο, 3+1, 4+2+1, σύνθετος βραχίονας). για να ανταποκρίνεται στις τοπικές απαιτήσεις του εθνικού δικτύου σας.

Επικοινωνήστε με το τμήμα μηχανικής διανομής ηλεκτρικής ενέργειας σήμεραγια να διεκδικήσετε εξουσιοδοτημένα πιστοποιητικά δοκιμής τύπου, προσαρμοσμένα σχεδιαγράμματα διαστάσεων ή να λάβετε μια ρητή, άμεση εκτίμηση κόστους από το εργοστάσιο για τον επερχόμενο διαγωνισμό δικτύου σας!
