Γιατί τα θωρακισμένα καλώδια ελέγχου αποτρέπουν τον θόρυβο EMI

Περίληψη:Σε αυτοματοποιημένες μονάδες παραγωγής, σταθμούς παραγωγής ηλεκτρικής ενέργειας και σύνθετες εγκαταστάσεις επεξεργασίας, οι γραμμές ελέγχου λειτουργούν δίπλα σε βαριές γραμμές ηλεκτρικής ενέργειας, δημιουργώντας έντονα ηλεκτρομαγνητικά πεδία.Θωρακισμένα καλώδια ελέγχου κατά των παρεμβολώνχρησιμεύουν ως το αξιόπιστο νευρικό σύστημα αυτών των επεμβάσεων. Αυτό το άρθρο αναλύει την αρχιτεκτονική πολυεπίπεδων υλικών, τη μηχανική καταστολής ηλεκτρομαγνητικών παρεμβολών (EMI) και τα πλεονεκτήματα θωράκισης που καθιστούν τα κορυφαία καλώδια ελέγχου κρίσιμα για τον σύγχρονο βιομηχανικό αυτοματισμό.

Πίνακας περιεχομένων

Εισαγωγή

Δομική ανατομία θωρακισμένων καλωδίων ελέγχου κατά των παρεμβολών

Γιατί το Braided Shielding είναι ζωτικής σημασίας κατά του βιομηχανικού θορύβου

Κρίσιμα Σενάρια Εφαρμογών στην Αυτοματοποιημένη Μηχανική

Εργοστασιακή Συμμόρφωση και Προσαρμοσμένη Παραγγελία

Εισαγωγή

Καθώς οι βιομηχανικές εγκαταστάσεις ενσωματώνουν εξυπνότερα αυτοματοποιημένα συστήματα, η πυκνότητα του ηλεκτρονικού εξοπλισμού αυξάνεται εκθετικά. Αυτό το περιβάλλον υψηλής πυκνότητας δημιουργεί τεράστιες ποσότητες ηλεκτρομαγνητικών παρεμβολών (EMI) και παρεμβολών ραδιοσυχνοτήτων (RFI). Χωρίς επαρκή θωράκιση, τα σήματα ελέγχου χαμηλής τάσης που αποστέλλονται σε προγραμματιζόμενους λογικούς ελεγκτές (PLC), αισθητήρες και ενεργοποιητές μπορούν εύκολα να καταστραφούν, οδηγώντας σε ψευδείς μετρήσεις του μηχανήματος, σφάλματα συστήματος ή επικίνδυνους τερματισμούς έκτακτης ανάγκης.

Για την εξασφάλιση κρίσιμων αυτοματοποιημένων σημάτων,Καλώδιο Taitongκατασκευάζει βαρέως τύπου θωρακισμένα καλώδια ελέγχου κατά των παρεμβολών. Συνδυάζοντας εξαιρετικά εύκαμπτους αγωγούς με πυκνή μεταλλική θωράκιση, αυτές οι γραμμές ελέγχου εξασφαλίζουν άψογη παράδοση σήματος σε βιομηχανικές ζώνες με μεγάλη διαταραχή σε όλο τον κόσμο.

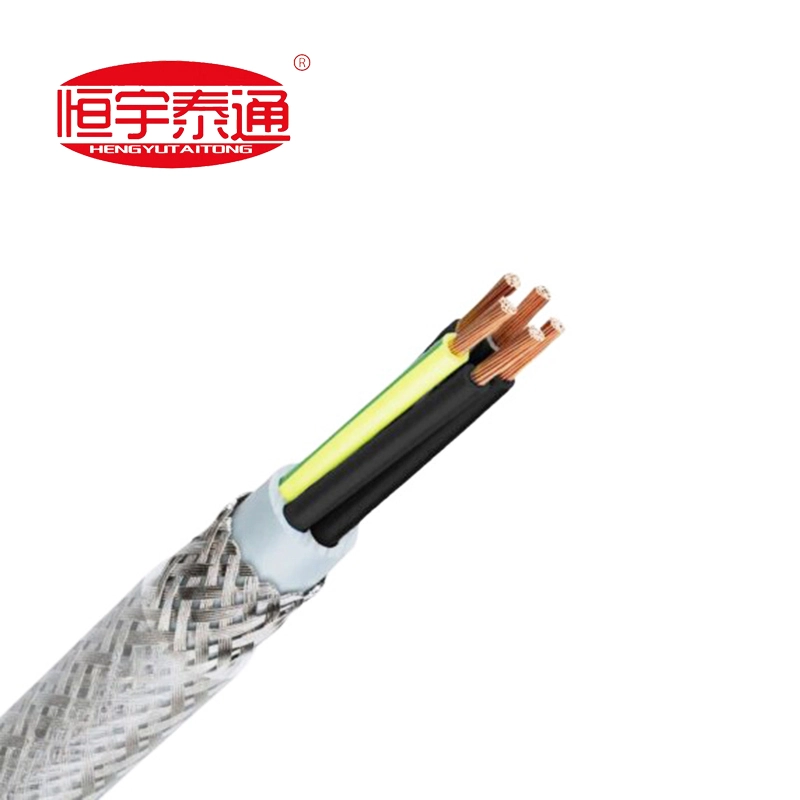

Δομική ανατομία θωρακισμένων καλωδίων ελέγχου κατά των παρεμβολών

Η εσωτερική διαμόρφωση ενός τυπικού καλωδίου ελέγχου σχεδιάζεται στρώμα προς στρώμα για να διαχωρίζει τον εξωτερικό θόρυβο από τους εσωτερικούς χάλκινους αγωγούς:

Χάλκινοι αγωγοί υψηλής καθαρότητας: Αποτελείται από απλούς χάλκινους αγωγούς πολλαπλών πυρήνων, λεπτής έλικας, που παρέχουν μέγιστη ηλεκτρική αγωγιμότητα και ανώτερη ευελιξία για σφιχτή δρομολόγηση μέσα στους πίνακες ελέγχου.

Μόνωση με χρωματική κωδικοποίηση: Premium μονωτικό υλικό PVC ή XLPE με διακριτή χρωματική κωδικοποίηση (συμπεριλαμβανομένου του τυπικού πράσινου/κίτρινου καλωδίου γείωσης) για άμεση αναγνώριση ακροδεκτών και ασφάλεια κατά την εγκατάσταση.

Εσωτερικό κρεβάτι / στρώμα θήκης: Ένα λείο πολυμερές περιτύλιγμα ή εξωθημένο στρώμα που δένει σφιχτά τους στριμμένους πυρήνες μεταξύ τους και σχηματίζει ένα προστατευτικό μαξιλάρι για την υπερκείμενη ασπίδα.

Υψηλής κάλυψης πλεγμένη μεταλλική ασπίδα: Μια πυκνή, σταυρωτή πλέξη από επικασσιτερωμένο χαλκό ή σύρμα από χάλυβα που περιβάλλει τους εσωτερικούς πυρήνες, λειτουργώντας ως αδιαπέραστο ηλεκτρομαγνητικό φράγμα.

Εξωτερικό μπουφάν που επιβραδύνει τη φωτιά: Ένα στιβαρό περίβλημα από PVC σχεδιασμένο για να αντιστέκεται σε πιτσιλίσματα λαδιού, παρακολούθηση υγρασίας, τριβή και διάδοση φλόγας σε ανοιχτούς δίσκους καλωδίων.

Γιατί το Braided Shielding είναι ζωτικής σημασίας κατά του βιομηχανικού θορύβου

Ενώ τα μη θωρακισμένα καλώδια ελέγχου λειτουργούν καλά σε βασικούς ηλεκτρικούς βρόχους, οι αυτοματοποιημένοι βιομηχανικοί κόμβοι απαιτούν πλεκτές ασπίδες υψηλής κάλυψης για τρεις βασικούς λόγους απόδοσης:

1.Ολοκληρωμένη Απορρόφηση EMI & RFI: Η μεταλλική πλεξούδα λειτουργεί ως κλουβί Faraday. Αναχαιτίζει τα ακτινοβολούμενα ηλεκτρομαγνητικά κύματα από τους περιβάλλοντες μεγάλους κινητήρες, τους μετασχηματιστές και τα καλώδια τροφοδοσίας υψηλής τάσης, εκτρέποντας με ασφάλεια τα αδέσποτα ρεύματα προς το έδαφος προτού διαταράξουν τα σήματα του εσωτερικού πυρήνα.

2.Superior Flexible Strength: Σε αντίθεση με τις ασπίδες στατικού φύλλου αλουμινίου που μπορούν εύκολα να σχιστούν ή να ραγίσουν όταν λυγίζουν επανειλημμένα μέσα σε δυναμικά μηχανήματα, μια υφαντή μεταλλική πλέξη διατηρεί 100% ακεραιότητα δομικής θωράκισης ακόμη και υπό συνεχή μηχανική κάμψη και συστροφή.

3.Cross-Talk Prevention: Σε αγωγούς ελέγχου πολλαπλών πυρήνων, τα ρεύματα υψηλής συχνότητας σε ένα καλώδιο μπορεί να διαρρέουν σε γειτονικά κυκλώματα. Το πλέξιμο ακριβείας απομονώνει μεμονωμένες ομάδες καλωδίων, διασφαλίζοντας καθαρές, ανεξάρτητες ροές δεδομένων.

Κρίσιμα Σενάρια Εφαρμογών στην Αυτοματοποιημένη Μηχανική

Χάρη στην αξιοπιστία τους κατά των παρεμβολών, τα θωρακισμένα καλώδια ελέγχου προδιαγράφονται σε μεγάλο βαθμό σε διαγωνισμούς υποδομής ακριβείας:

Γραμμές Αυτοματοποιημένης Συναρμολόγησης & Ρομποτικής: Σύνδεση κεντρικών γραφείων ελέγχου PLC με αυτοματοποιημένους ρομποτικούς βραχίονες και μεταφορείς συναρμολόγησης που απαιτούν αδιάλειπτους βρόχους εντολών.

Πίνακες Ελέγχου & Ρελέ Υποσταθμού: Διασύνδεση οργάνων μέτρησης, προστατευτικών ρελέ και χειριστηρίων διακοπτών σε περιβάλλοντα ισχύος υψηλής τάσης.

Πετροχημικά και Διυλιστήρια Μεταποίησης: Μετάδοση ευαίσθητων ενδείξεων του αισθητήρα θερμοκρασίας, πίεσης και ροής σε εκτεταμένες διαδρομές καλωδίων εσωτερικού και εξωτερικού χώρου.

HVAC και Διαχείριση Κτιρίων: Δρομολόγηση ασφαλών, χαμηλού θορύβου βρόχων ελέγχου μέσω εμπορικών ψηλών ορόφων για διαχείριση αυτοματοποιημένου εξαερισμού, ανελκυστήρων και αρχιτεκτονικών ασφαλείας.

Εργοστασιακή Συμμόρφωση και Προσαρμοσμένη Παραγγελία

Τα όργανα ακριβείας επιτρέπουν μηδενικό περιθώριο για ανισορροπίες σύνθετης αντίστασης ή κενά θωράκισης. Οι συμβάσεις βιομηχανικών προμηθειών επιβάλλουν την ακριβή συμμόρφωση με αυστηρά πρότυπα ποιότητας όπως το IEC 60227 ή τους περιφερειακούς βιομηχανικούς κανόνες.

ΣτοΚαλώδιο Taitong, απορρίπτουμε τα άκαμπτα, μαζικής παραγωγής συστήματα εκκαθάρισης αποθεμάτων υπέρ ενός 100% προσαρμοσμένου μοντέλου παραγωγής απευθείας από το εργοστάσιο. Κατανοούμε ότι κάθε εγκατάσταση αυτοματισμού απαιτεί μοναδικούς αριθμούς πυρήνων, συγκεκριμένες ρυθμίσεις γείωσης και εξειδικευμένες ιδιότητες μόνωσης. Κατασκευάζουμε εξατομικευμένα κάθε παρτίδα καλωδίων ελέγχου απευθείας στους συγκεκριμένους λογαριασμούς ποσοτήτων (BOQ) του έργου σας—βαθμονόμηση του μεγέθους του πυρήνα, των αναλογιών κάλυψης θωράκισης και των ενώσεων μανδύα για να ταιριάζει με το ακριβές ηλεκτρικό περιβάλλον σας.

Επικοινωνήστε με την ομάδα μηχανικών οργάνων μας σήμεραγια να ζητήσετε επαληθευμένα τεχνικά σχέδια, προσαρμοσμένες διατάξεις διάταξης πυρήνα ή για να λάβετε μια ρητή, άμεση εκτίμηση τιμής από το εργοστάσιο για την επερχόμενη προσφορά του έργου σας!
