Γιατί τα καλώδια τροφοδοσίας χαλκού MV διασφαλίζουν την αξιοπιστία του δικτύου

Περίληψη: Καθώς επεκτείνονται οι σύγχρονες βαριές βιομηχανίες και οι αστικές υποδομές, τα δίκτυα μέσης τάσης απαιτούν άνευ προηγουμένου σταθερότητα μετάδοσης.Καλώδια μέσης τάσης ισχύος από 6/10 kV έως 26/35 kVχρησιμεύουν ως οι ζωτικές αρτηρίες της διανομής ηλεκτρικού ρεύματος υψηλού φορτίου. Αυτό το άρθρο αναλύει τα κρίσιμα δομικά στρώματα, τα μηχανολογικά πλεονεκτήματα και τα αυστηρά πρότυπα δοκιμών των χάλκινων καλωδίων μέσης τάσης, καθοδηγώντας τους διαχειριστές προμηθειών υποδομής προς τη μακροπρόθεσμη ασφάλεια δικτύου.

Πίνακας περιεχομένων

1.Εισαγωγή

2.Δομικά στρώματα καλωδίων MV 6/10 kV έως 26/35 kV

3.Γιατί Copper Conductors Excel σε συστήματα μέσης τάσης

4.Εξάλειψη των υπόγειων κινδύνων: Θωράκιση & Θωράκιση

5.Τεχνική συμμόρφωση και εργοστασιακή προσαρμογή

Εισαγωγή

Η λειτουργία δικτύων ισχύος εντός του εύρους μέσης τάσης 6 kV έως 35 kV εισάγει σημαντική ηλεκτρική καταπόνηση την οποία δεν μπορούν να αντέξουν οι τυπικές γραμμές χαμηλής τάσης. Σε αυτά τα υψηλά δυναμικά, οποιαδήποτε δομική ανωμαλία μπορεί να οδηγήσει σε καταστροφικές μερικές εκκενώσεις. Για να διασφαλιστεί η αδιάλειπτη συνέχεια για δημοτικούς υποσταθμούς και τεράστιες ζώνες παραγωγής, οι σύμβουλοι μηχανικοί καθορίζουν συνεχώς λύσεις μέσης τάσης με πυρήνα χαλκού βαρέως τύπου.

Ως διεθνώς αναγνωρισμένος κατασκευαστής,Καλώδιο Taitongαξιοποιεί προηγμένες γραμμές παραγωγής βουλκανισμού αλυσίδων για την παροχή καλωδίων ισχύος 6/10 kV έως 26/35 kV που ξεπερνούν τα παγκόσμια περιθώρια ασφάλειας του δικτύου, παρέχοντας επιλογές διανομής υψηλής απόδοσης για διαγωνισμούς βαριάς βιομηχανίας.

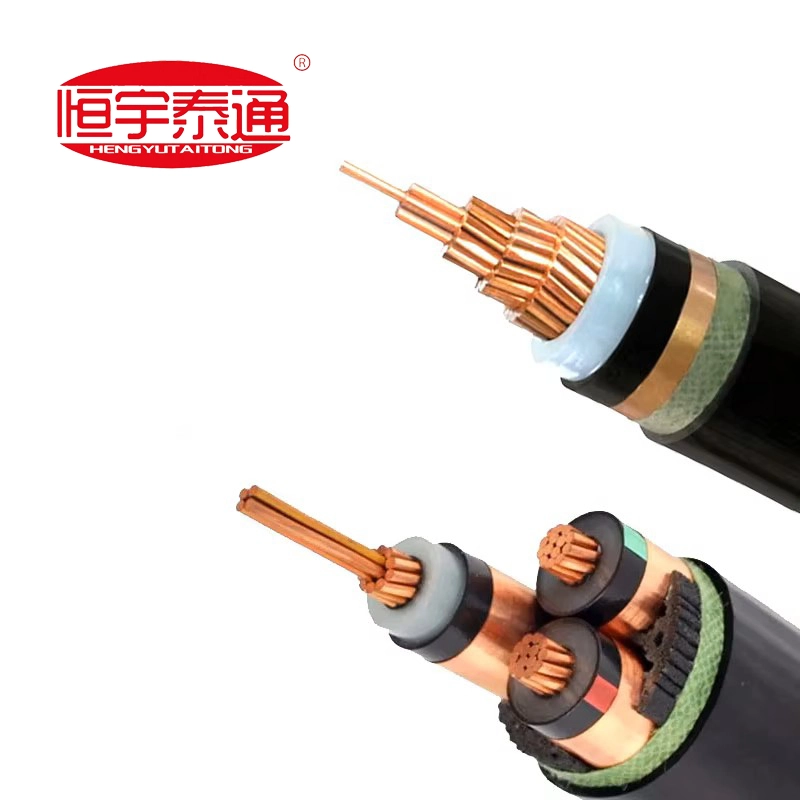

Δομικά στρώματα καλωδίων MV 6/10 kV έως 26/35 kV

Σε αντίθεση με την καλωδίωση χαμηλής τάσης, τα καλώδια μέσης τάσης απαιτούν ένα εξελιγμένο στρώμα τριπλής εξώθησης για να ομοιογενοποιήσει το έντονο εσωτερικό ηλεκτρικό πεδίο. Η δομική μηχανική περιλαμβάνει διάφορες ζώνες που κατασκευάζονται με ακρίβεια:

Αγωγός: Υψηλής καθαρότητας, κυκλικός συμπαγής χαλκός (Κλάση 2) ​​που εξασφαλίζει μέγιστη αγωγιμότητα και ελαχιστοποιημένη διάμετρο.

Εσωτερική ασπίδα ημιαγωγών: Ένα ομαλό ημιαγώγιμο στρώμα που εξωθείται απευθείας πάνω από τον αγωγό για την εξάλειψη των συγκεντρώσεων ηλεκτρικής τάσης.

Μόνωση XLPE: Εξαιρετικά καθαρό πολυαιθυλένιο με σταυροειδείς δεσμούς, που αντιμετωπίζει τις καταπονήσεις υψηλής τάσης έως 90°C συνεχούς λειτουργίας.

Εξωτερική μονωτική ασπίδα: Απογυμνώσιμο ή συνδεδεμένο ημιαγώγιμο στρώμα που ενοποιεί τα ακτινικά ηλεκτρικά πεδία.

Μεταλλικό στρώμα θωράκισης: Ελικοειδώς τυλιγμένες χάλκινες ταινίες υψηλής αγωγιμότητας ή σύρματα χαλκού σχεδιασμένα να μεταφέρουν με ασφάλεια χωρητικά ρεύματα φόρτισης και ρεύματα σφάλματος στο έδαφος.

Εξωτερική προστατευτική θήκη: Σκληρό, ανθεκτικό στις καιρικές συνθήκες μπουφάν PVC ή υψηλής πυκνότητας PE σχεδιασμένο να απομονώνει τη μεταλλική θωράκιση από την υγρασία του υπεδάφους.

Γιατί Copper Conductors Excel σε συστήματα μέσης τάσης

Ενώ το αλουμίνιο κυριαρχεί στις τοπικές γραμμές κοινής ωφελείας χαμηλής τάσης λόγω του χαμηλού αρχικού κόστους, ο χαλκός υψηλής καθαρότητας είναι το αδιαμφισβήτητο πρότυπο για κρίσιμη διανομή μέσης τάσης 6 kV έως 35 kV για πολλούς βασικούς λόγους:

1. Ανώτερη Ικανότητα Μεταφοράς Ρεύματος: Ο χαλκός προσφέρει σημαντικά χαμηλότερη ηλεκτρική αντίσταση από το αλουμίνιο, επιτρέποντας σε μονάδες μονοπύρηνων ή τριών πυρήνων να μεταδίδουν τεράστια μπλοκ ισχύος μέσω πιο σφιχτών υπόγειων συστοιχιών αγωγών.

2.Ελαχιστοποιημένη πτώση τάσης: Απαραίτητες για μεγαλύτερες βιομηχανικές διαδρομές, οι πυρήνες χαλκού μειώνουν δραματικά τις απώλειες θέρμανσης μετάδοσης της γραμμής σε εκτεταμένες περιφερειακές αποστάσεις.

3.Υψηλή μηχανική εφελκυστική αντοχή: Ο χαλκός μπορεί να αντέξει ακραίες τάσεις έλξης κατά τη διάρκεια πολύπλοκης δρομολόγησης τάφρων ή εγκαταστάσεων γεώτρησης βαθιάς κατεύθυνσης, εξαλείφοντας τους κινδύνους τάνυσης του πυρήνα.

Εξάλειψη των υπόγειων κινδύνων: θωράκιση και θωράκιση

Η πιο συνηθισμένη απειλή για τα θαμμένα κυκλώματα μέσης τάσης είναι η δημιουργία δέντρων νερού - ένα φαινόμενο όπου τα μικροκενά σε φθηνή μόνωση σε συνδυασμό με την υγρασία υποβαθμίζουν αργά το καλώδιο με την πάροδο του χρόνου.

Καλώδιο Taitongεξαλείφει αυτόν τον κίνδυνο χρησιμοποιώντας εξαιρετικά καθαρά σύνθετα υλικά και υπερσύγχρονη τεχνολογία διασταύρωσης τριπλής συν-εξώθησης. Η επικαλυπτόμενη θωράκιση ταινίας χαλκού σε συνδυασμό με την προαιρετική θωράκιση από χαλύβδινο σύρμα (SWA) ή τη θωράκιση διπλής ταινίας από χάλυβα (DSTA) σχηματίζει ένα διπλό φράγμα. Αυτό το φράγμα απωθεί πλήρως την πίεση των υπόγειων βράχων, τη διείσδυση υγρασίας και την υποβάθμιση των τρωκτικών, επεκτείνοντας το προσδόκιμο ζωής λειτουργίας πέραν των 30 ετών.

Τεχνική συμμόρφωση και εργοστασιακή προσαρμογή

Οι διεθνείς διαγωνισμοί υποδομών δεν αφήνουν περιθώρια για συμβιβασμούς. Τα συστήματα μέσης τάσης απαιτούν άψογη εκτέλεση σχεδιασμού που υποστηρίζεται από άκαμπτες πιστοποιήσεις δοκιμών τύπου.

ΣτοΚαλώδιο Taitong, δεν διατηρούμε γενικό γραφείο συμψηφισμού μαζικών αποθεμάτων. Λειτουργώντας σε ένα 100% προσαρμοσμένο μοντέλο παραγωγής απευθείας από το εργοστάσιο, κάθε παρτίδα μονοπύρηνων και τριών πυρήνων καλωδίων μέσης τάσης έχει σχεδιαστεί απευθείας με βάση τους συγκεκριμένους λογαριασμούς ποσοτήτων (BOQ), τις απαιτήσεις του συστήματος παρακολούθησης και τις τοπικές περιβαλλοντικές προδιαγραφές του έργου σας.

Επικοινωνήστε σήμερα με την τεχνική μονάδα μέσης τάσηςγια να αποκτήσετε πρόσβαση σε εργοστασιακούς τεχνικούς καταλόγους, φύλλα σχεδιασμού διατομής ή για να λάβετε μια γρήγορη, έτοιμη για τη σύμβαση εκτίμηση κόστους για την περιφερειακή σας προσφορά υποδομής δικτύου!
