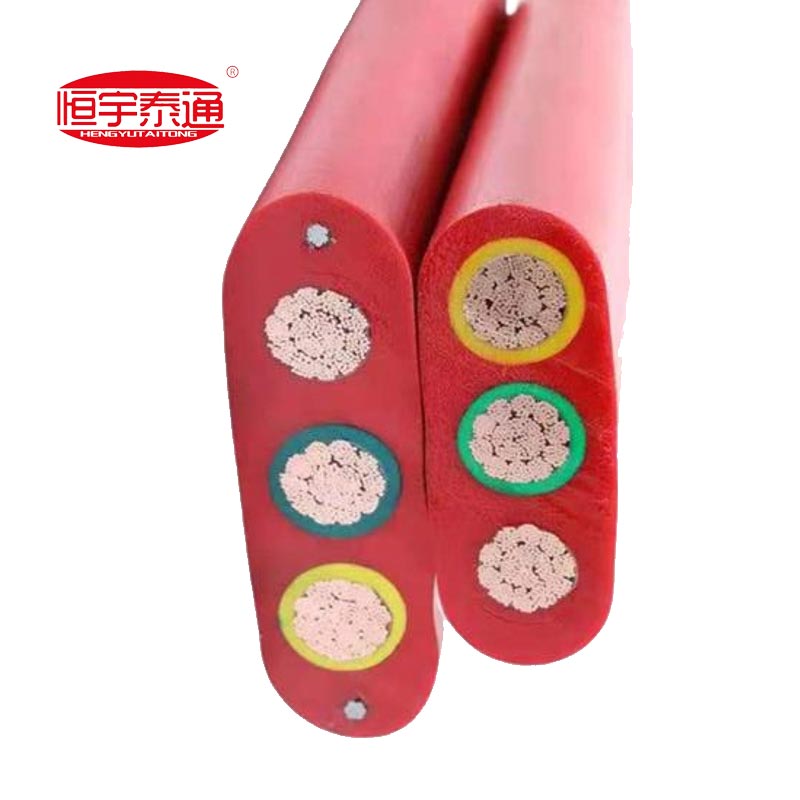

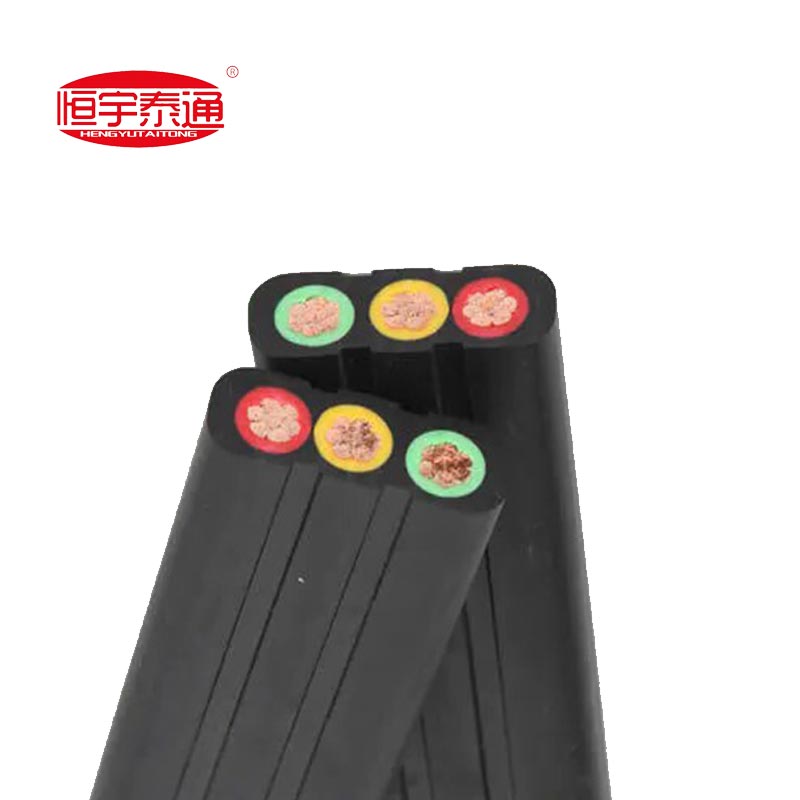

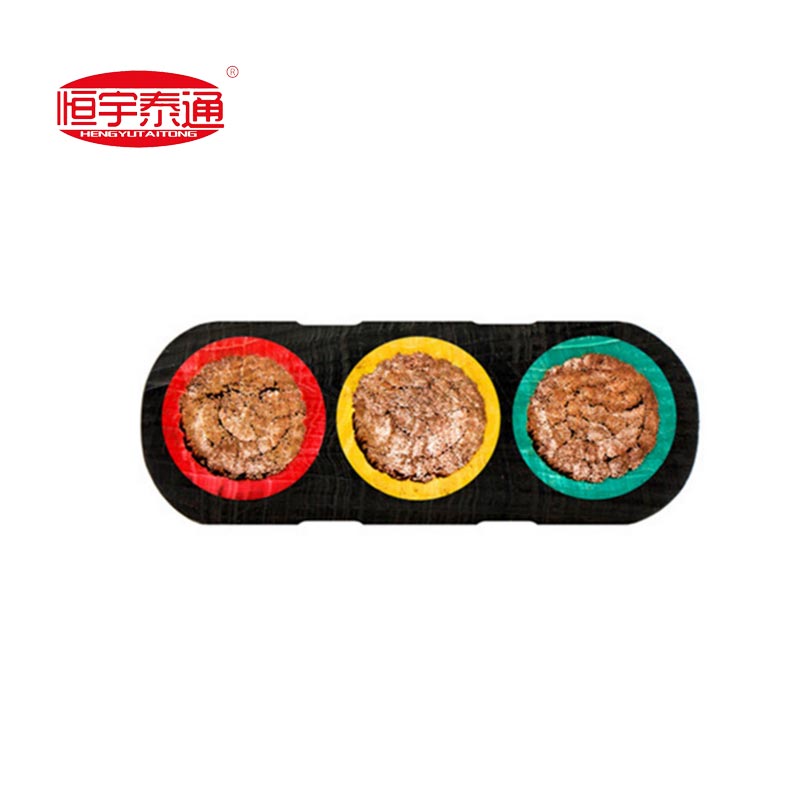

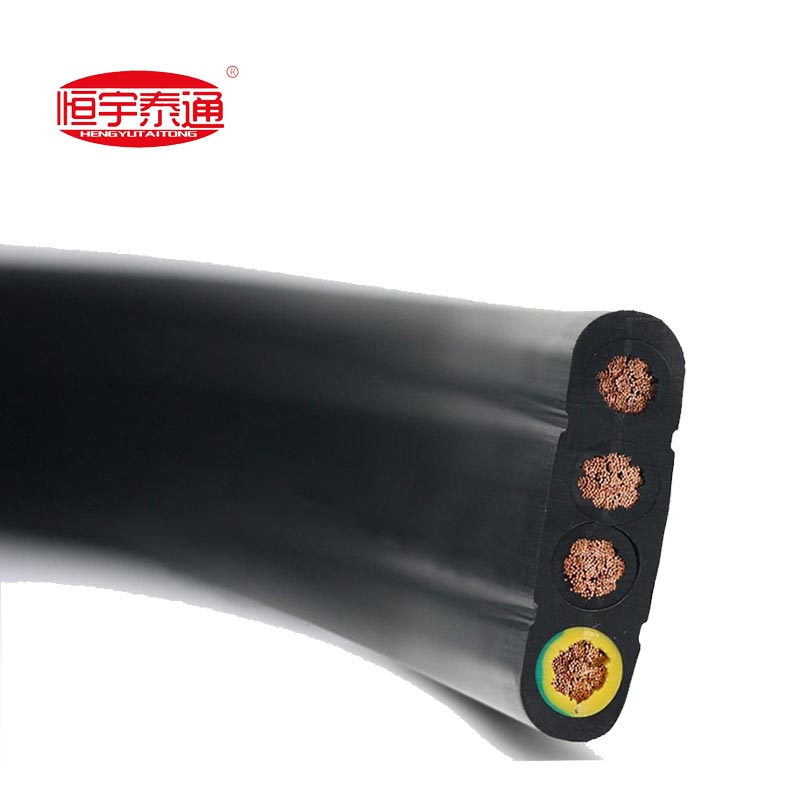

Επίπεδο καλώδιο με ειδική επένδυση από καουτσούκ

2.1 Προϊόν Τύποι επίπεδου καλωδίου με ειδική επένδυση από καουτσούκ

1. Επίπεδο εύκαμπτο καλώδιο με επένδυση από καουτσούκ
2. Επίπεδο καλώδιο με μόνωση PVC, NBR
3. Επίπεδο καλώδιο από καουτσούκ με θωράκιση από χάλκινη πλέξη
4. Επίπεδο καλώδιο υψηλής απόδοσης με εξωτερικό περίβλημα πολυουρεθάνης
5. Επίπεδο καλώδιο πολλαπλών πυρήνων (8–48 πυρήνων) για συστήματα ελέγχου γερανού

2.2 Δομή επίπεδου καλωδίου με ειδική επένδυση από καουτσούκ

Αγωγός: Πολυκλωνικός λεπτός ανοπτημένος χαλκός, συμβατός με το IEC 60228 Class 5/6 ή VDE 0295 Class 5. εξαιρετικά λεπτή προσάρτηση για υψηλή ευελιξία.
Μόνωση: EPR (καουτσούκ αιθυλενίου προπυλενίου) ή ειδική ένωση PVC. χρωματικά κωδικοποιημένα ή αριθμημένα για αναγνώριση· πράσινο-κίτρινο για πυρήνα γείωσης.
Βασική Διάταξη: Παράλληλη επίπεδη (γραμμική) ή πετονική διάταξη πυρήνα για συμπαγή και αντιστρεπτική.

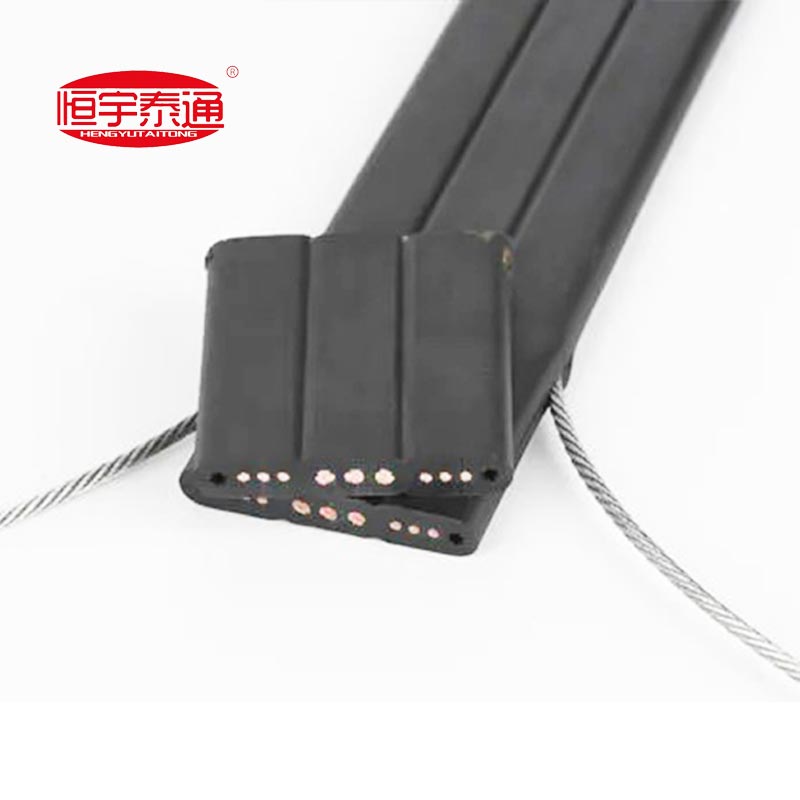

Ενίσχυση: Δύο καλώδια από γαλβανισμένο χάλυβα ενσωματωμένα και στις δύο πλευρές για αντοχή σε εφελκυσμό, κρίσιμης σημασίας για τη διαδρομή του γερανού μεγάλου ανοιγμάτων.
Θωράκιση: Κονσερβοποιημένη πλέξη χαλκού υψηλής πυκνότητας (πυκνότητα θωράκισης >80%) για αντίσταση σε ηλεκτρομαγνητικές παρεμβολές.
Εξωτερική θήκη: NBR βαρέως τύπου (καουτσούκ νιτριλίου), CSM (χλωροσουλφονωμένο πολυαιθυλένιο) ή PUR (πολυουρεθάνη). ανθεκτικό στο λάδι, ανθεκτικό στην τριβή, ανθεκτικό στην υπεριώδη ακτινοβολία και ανθεκτικό σε ψεκασμό αλατιού.

3.1 Εκτίμηση τάσης: 300/500V, 450/750V, 0,6/1kV (τυπικές βιομηχανικές ποιότητες).
3.2 Εύρος θερμοκρασίας: -40°C έως +90°C (συνεχής λειτουργία). Προσαρμοσμένο μέχρι -50°C ή έως +120°C διαθέσιμο.
3.3 Ακτίνα κάμψης: Σταθερή εγκατάσταση: 5× πάχος καλωδίου; κινητό/ταξίδι: 8–10× πάχος καλωδίου.
3.4 Ζωή σε κάμψη: ≥1.000.000 κύκλοι; μοντέλα υψηλής ευκαμψίας ≥ 5.000.000 κύκλοι.
3.5 Μηχανική αντοχή: Αντοχή σε εφελκυσμό ≥50MPa; Αντοχή σε σχίσιμο ≥25N/mm; αντοχή στην τριβή ≥5.000 κύκλοι τριβής.
3.6 Περιβαλλοντική Αντίσταση: Ανθεκτικό στο λάδι, ανθεκτικό σε οξέα/αλκάλια, ανθεκτικό στην υπεριώδη ακτινοβολία, ανθεκτικό σε ψεκασμό αλάτων. κατάλληλο για θαλάσσιο και λιμενικό περιβάλλον.
3.7 Επιβράδυνση φλόγας: Συμμορφώνεται με τα IEC 60332-1, VDE 0472-804 Part B και UL 94 V-0/VW-1.
3.8 Ηλεκτρική απόδοση: Αντοχή μόνωσης ≥10MΩ·km στους 20°C; τάση δοκιμής 2.500–3.500 V AC για 5 λεπτά χωρίς βλάβη.

IEC 60227: Καλώδια με μόνωση πολυβινυλοχλωριδίου ονομαστικής τάσης έως και 450/750V.
IEC 60228: Αγωγοί μονωμένων καλωδίων.
IEC 60332-1: Δοκιμή σε μονωμένα καλώδια υπό συνθήκες πυρκαγιάς – Μέρος 1: Δοκιμή κατακόρυφης διάδοσης φλόγας για ένα μόνο μονωμένο καλώδιο ή καλώδιο.
VDE 0295: Εύκαμπτοι χάλκινοι αγωγοί για καλώδια.
VDE 0482 / EN 50265-2-1: Προδιαγραφές για εύκαμπτα καλώδια με επένδυση από καουτσούκ για γενικούς σκοπούς.
CE (LVD/RoHS): Συμμόρφωση με την Οδηγία της ΕΕ για τη χαμηλή τάση και τον περιορισμό των επικίνδυνων ουσιών.

GB/T 5023.6: Καλώδια με μόνωση PVC ονομαστικής τάσης έως και 450/750 V – Μέρος 6: Καλώδια ανελκυστήρα και επίπεδα καλώδια για γενικούς σκοπούς.
GB/T 12706: Ονομαστική τάση 1kV (Um=1,2kV) έως 35kV (Um=40,5kV) καλώδια τροφοδοσίας και αξεσουάρ με εξώθηση μόνωσης.
GB/T 18380.1: Δοκιμή σε μονωμένα καλώδια υπό συνθήκες πυρκαγιάς – Μέρος 1: Δοκιμή κατακόρυφης διάδοσης φλόγας για ένα μόνο μονωμένο καλώδιο ή καλώδιο.
