Καλώδια τροφοδοσίας με μόνωση και επένδυση από PVC με θωρακισμένο πολυπύρηνο STA

Τα καλώδια τροφοδοσίας 0,6/1kV με θωρακισμένο πολυπύρηνο STA με μόνωση PVC και επένδυση από χαλκό (CU/PVC/STA/PVC) συμμορφώνονται με το IEC 60502‑1. Κατασκευασμένο με γυμνό χάλκινο αγωγό Class 2 (ο αγωγός στερεού χαλκού κατηγορίας 1 είναι προαιρετικός για μεγέθη μικρότερα από 6 mm² κατόπιν αιτήματος), μόνωση PVC, θωράκιση διπλής ταινίας από χάλυβα (STA) και εξωτερικό περίβλημα PVC, το καλώδιο προσφέρει ισχυρή αντοχή στη συμπίεση και στις εξωτερικές μηχανικές κρούσεις. Κατάλληλο για σταθερή εγκατάσταση, αυτό το θωρακισμένο καλώδιο τροφοδοσίας STA  μπορεί να τοποθετηθεί σε απευθείας ταφικό έδαφος, αυλάκια καλωδίων και υπόγειους αγωγούς για βιομηχανικές εγκαταστάσεις, δημοτικές κατασκευές, βοηθητική τροφοδοσία σιδηροδρομικών μεταφορών και διανομή εμπορικών κτιρίων. Η ονομαστική θερμοκρασία συνεχούς λειτουργίας είναι 70℃, με αναγνώριση πυρήνα σύμφωνα με τους κανόνες χρωματικής κωδικοποίησης IEC60445/HD-308-S2.

Η Taitong Cable, ένας αξιόπιστος προμηθευτής καλωδίων στην Κίνα, που διαθέτει 5 εργοστάσια στην Κίνα, προμηθεύει μαζικές παραγγελίες σε εργοστασιακή τιμή. Διατίθενται πολλαπλές διαμορφώσεις πυρήνα. Υποστηρίζουμε προσαρμοσμένες απαιτήσεις και παρέχουμε τεχνική βοήθεια για τοπική πιστοποίηση, εξυπηρετώντας αγοραστές έργων, εργολάβους EPC, χονδρεμπόρους ηλεκτρικών ειδών και διανομείς σε όλο τον κόσμο.

CU/PVC/PVC-στρωμνή/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(Εάν απαιτείται συμμόρφωση με το HD603S1A3, αναφέρετε αυτό ξεκάθαρα στις προδιαγραφές σας.)

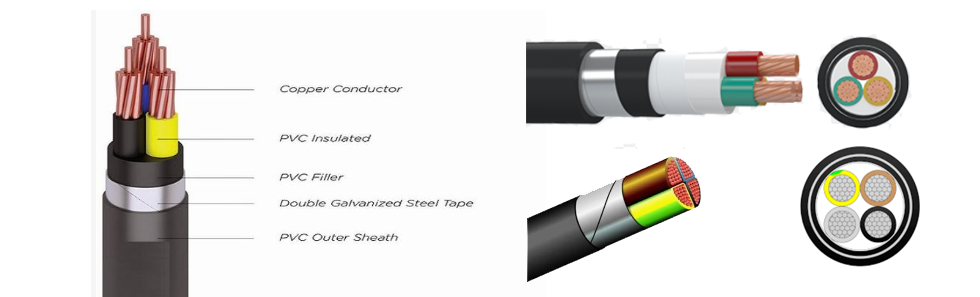

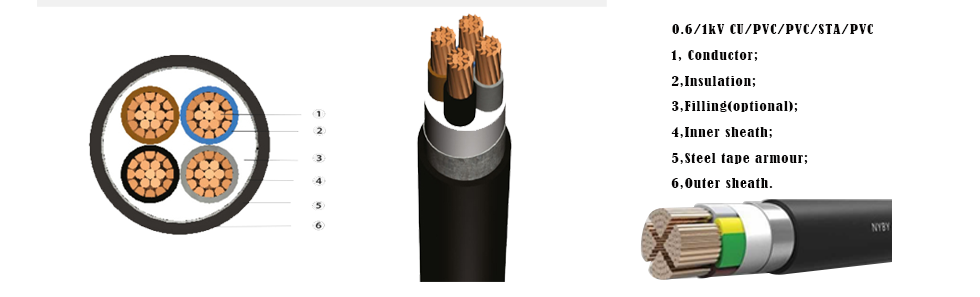

Κατασκευή (από το εσωτερικό προς το εξωτερικό)

---

1.

2, Μόνωση: Μόνωση PVC-A που συμμορφώνεται με το IEC-60502-1

3, Απλωμένοι μονωμένοι πυρήνες με μη υγροσκοπικά πληρωτικά (προαιρετικά)

4, Κλινοστρωμνή: Εξωθημένη κλινοστρωμνή PVC

5, Θωράκιση: Θωράκιση διπλής γαλβανισμένης ταινίας χάλυβα (DSTA/STA)

6, Πάνω θήκη: Εξωτερική θήκη από εξωθημένο PVC, Τύπος ST2

Εφαρμογές Καλωδίων ισχύος 0,6/1 kV θωρακισμένων πολυπύρηνων STA με μόνωση PVC από PVC

---

Αυτό το θωρακισμένο καλώδιο τροφοδοσίας 2-5 πυρήνων χαμηλής τάσης χαλκού PVc με μόνωση STA (διπλής ταινίας χάλυβα) έχει σχεδιαστεί για εγκατάσταση σταθερής διάταξης. Η θωράκιση διπλής στρώσης γαλβανισμένης ταινίας από χάλυβα προσφέρει εξαιρετική αντοχή στη σύνθλιψη, προστασία από κρούσεις και προστασία από τρωκτικά. Είναι ευρέως διαδεδομένο για άμεση θαμμένη υπόγεια τοποθέτηση, τάφρες καλωδίων, υπόγειους αγωγούς, σήραγγες και στοές βοηθητικών σωλήνων.

Αυτό το θωρακισμένο καλώδιο PVC LV STA παρέχει ισχύ για μηχανήματα βιομηχανικών εγκαταστάσεων, δημοτικές υποδομές, υπόγειο ηλεκτρικό δίκτυο κατοικιών, βοηθητικά κυκλώματα σιδηροδρομικής διέλευσης, διανομή ισχύος στο υπόγειο και μετάδοση ισχύος σε εξωτερικούς χώρους. (Δεν είναι κατάλληλο για εγκατάσταση υπό βαρύ φορτίο εφελκυσμού).

Χρώμα μόνωσης πυρήνα: Αναγνώριση σύμφωνα με το HD 308 S2. Πράσινο/Κίτρινο για προστατευτικό αγωγό σύμφωνα με το IEC 60445. (Δείτε εικόνα παρακάτω)

---

Τα χρώματα μόνωσης και εξωτερικού περιβλήματος είναι διαθέσιμα κατά παραγγελία

Βασικά πλεονεκτήματα των καλωδίων τροφοδοσίας με επένδυση από PVC χαμηλής τάσης με μόνωση PVC με διπλή ταινία χάλυβα (600/1000V)

---

1, Μηχανική Προστασία: Η θωράκιση με ταινία από χάλυβα (STA) αποτρέπει τη ζημιά από σύνθλιψη, κρούσεις ή τρωκτικά.

2, Σταθερή σταθερότητα: Ο σχεδιασμός πολυπύρηνων χαλκού χειρίζεται αποτελεσματικά σταθερά, συνεχή φορτία χαμηλής τάσης.

3, Περιβαλλοντική Αντίσταση: Η εξωτερική θήκη PVC αντιστέκεται στην υγρασία, τις καιρικές συνθήκες και την ήπια έκθεση σε χημικά όταν χρησιμοποιείται σε εξωτερικούς χώρους

Τεχνικές προδιαγραφές καλωδίων τροφοδοσίας πολυπύρηνων Cu PVC STA PVC 0,6/1kV LV

---

Προσαρμοσμένες Διαθέσιμες Κατασκευές για Καλώδια τροφοδοσίας με μόνωση και επένδυση πολυπύρηνων χαμηλής τάσης STA-θωρακισμένου χαλκού PVC

---

Κατασκευή βασικού στρώματος:

αγωγός χαλκού + μόνωση PVC-A + κλινοστρωμνή + θωράκιση ταινίας από χάλυβα STA + εξωτερικό περίβλημα

Σημείωση: Τα μαγνητικά πεδία μέσα στα καλώδια πολλαπλών πυρήνων αλληλοεξουδετερώνονται, επομένως δεν θα προκύψει έντονη θέρμανση δινορευμάτων, καθιστώντας τη θωράκιση ταινίας από χάλυβα STA κατάλληλη για διατάξεις πολλαπλών πυρήνων.

Επιλογές εξωτερικού περιβλήματος (επιλέξιμο με προσαρμοσμένο τρόπο)

1, θήκη ST2-PVC (προαιρετικό εργοστασιακό πρότυπο, για εσωτερικούς χώρους, αυλάκια καλωδίων και συνηθισμένα κτίρια)

2, θήκη πολυαιθυλενίου ST7-PE: σχεδιασμένη για άμεση ταφή σε άγρια ​​φύση, υγρό έδαφος και υπαίθριες συνθήκες, με αδιάβροχη, ανθεκτική στη γήρανση και ανθεκτική στη χαμηλή θερμοκρασία απόδοση

3, ST8-LSZH θήκη μηδενικού αλογόνου χαμηλής κατανάλωσης καπνού: εφαρμόζεται σε πολυσύχναστα έργα σε δημόσιους χώρους όπως σήραγγες, μετρό και εμπορικά κέντρα

Πλήρεις ονομασίες δομών

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Επιλογές αντικατάστασης πανοπλίας

1, θωράκιση ταινίας από χάλυβα STA (τυπική, καλή στην αντοχή σε συμπιεστικό φορτίο για υπόγεια ταφή)

2, θωράκιση από λεπτό χάλυβα SWA για σενάρια που απαιτούν αντοχή σε συμπίεση και αντίσταση εφελκυσμού

3, βαρέως τύπου παχιά θωράκιση από χαλύβδινο σύρμα για συνθήκες τοποθέτησης βαρέως φορτίου υψηλής τάσης

4, θωράκιση από σύρμα αλουμινίου AWA για ελαφριές και ανθεκτικές στη διάβρωση απαιτήσεις

Προσαρμογή τύπου αγωγού

1, Class-1 στερεός αγωγός χαλκού για σταθερή εγκατάσταση

2, αγωγός συμπαγούς έλικας χαλκού κατηγορίας 2 (γενικό εργοστασιακό πρότυπο)

3, Εύκαμπτος χάλκινος αγωγός κλάσης 5 για συχνά λυγισμένη καλωδίωση εξοπλισμού

4, Προαιρετικός αγωγός αλουμινίου

Αναβάθμιση μονωτικού υλικού

1, μόνωση PVC-A (βασική έκδοση, με μακροχρόνια θερμοκρασία λειτουργίας 70℃)

2, μόνωση πολυαιθυλενίου με σταυροειδείς δεσμούς XLPE (ονομαστική θερμοκρασία λειτουργίας 90℃ και υψηλότερη ικανότητα μεταφοράς ρεύματος)

Προσαρμόσιμο εσωτερικό κρεβάτι

1, η τυπική κλινοστρωμνή υιοθετεί το υλικό PVC.

Διατίθεται κλινοστρωμνή 2, PE ή LSZH για να ταιριάζει με το υλικό του εξωτερικού περιβλήματος.

Προαιρετικό στρώμα ηλεκτρομαγνητικής θωράκισης

Προαιρετική θωράκιση ταινίας χαλκού που τοποθετείται μεταξύ μόνωσης και κλινοστρωμνής για να εμποδίζει τις βιομηχανικές ηλεκτρομαγνητικές παρεμβολές από μετατροπείς και συσκευές ελέγχου.

Παράδειγμα: Cu/PVC-Shield/STA/PE

Διατάξεις συνδυασμού πολλαπλών πυρήνων

Διαμορφώσεις 2 πυρήνων, 3 πυρήνων, 4 πυρήνων, 5 πυρήνων, 3+1 πυρήνων, 3+2 πυρήνων, 4+1 πυρήνων

Ειδικά τροποποιημένο λειτουργικό εξωτερικό περίβλημα

Εξατομικευμένο περίβλημα για επιβραδυντικό φλόγας, πυρίμαχο, ανθεκτικό στην υπεριώδη ακτινοβολία, ανθεκτικό στο λάδι, αντιτερμίτη, ανθεκτικό στο κρύο και αντιδιαβρωτική απόδοση

Λόγοι για τη μαζική παραγγελία καλωδίων από την Taitong Cable;

---

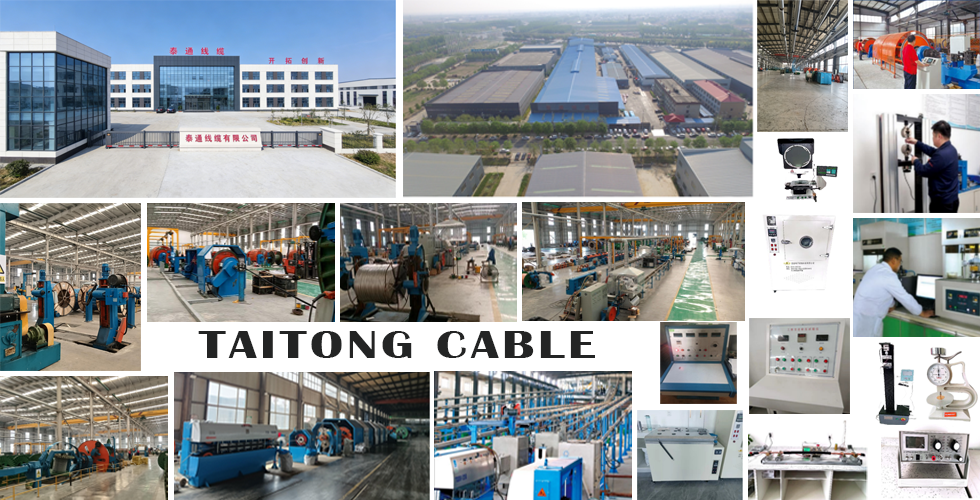

Ως μεγάλης κλίμακας κατασκευαστής καλωδίων και καλωδίων με έδρα την Κίνα, η Taitong Cable έχει παραδώσει προμήθειες καλωδίων για γνωστά έργα μεγάλης κλίμακας και έχει δημιουργήσει μακροπρόθεσμες αξιόπιστες συνεργασίες συνεργασίας από το 2002. Έχουμε συσσωρεύσει πλούσια εμπειρία στο διεθνές εμπόριο με προσανατολισμό στο εξωτερικό και υπηρεσίες προμηθειών χύδην παραγγελιών. Υποστηριζόμενοι από πέντε ανεξάρτητα εργοστάσια παραγωγής και περισσότερα από 30 υποκαταστήματα σε διάφορες περιοχές, παρέχουμε καλωδιακά προϊόντα υψηλής ποιότητας και προσεγμένες υπηρεσίες μίας στάσης για παγκόσμιους αγοραστές.

Το εργοστάσιό μας έχει λάβει έγκυρα προσόντα πλήρους συνόλου, συμπεριλαμβανομένων των πιστοποιήσεων διαχείρισης ποιότητας ISO-9001, περιβαλλοντικής διαχείρισης ISO-14001, πιστοποιήσεων επαγγελματικής ασφάλειας-υγείας ISO-45001, συμμόρφωσης με CE και εγκρίσεων δοκιμών τύπου τρίτων. Όλα τα καλώδια μας συμμορφώνονται αυστηρά με τις διεθνείς προδιαγραφές IEC, HD, VDE και άλλα τοπικά πρότυπα.

Με την υποστήριξη της ισχυρής παραγωγικής ικανότητας, εγγυόμαστε ταχεία προετοιμασία αποθεμάτων για παγκόσμια έργα ηλεκτροτεχνικής μηχανικής, κατασκευή εργοστασίων, ανάπτυξη οικιστικών ζωνών, δημοτικές-αστικές υποδομές και εγκαταστάσεις αποθήκης μεγάλης κλίμακας. Τα καλώδια πλήρους σειράς μας με ονομαστική τάση κάτω των 35 kV ικανοποιούν απαιτήσεις διεθνών προτύπων. Τα καλώδια τροφοδοσίας πολυπύρηνων πολυπύρηνων STA με μόνωση και επένδυση από χαλκό PVC, συμπεριλαμβανομένης της σειράς NYBY, κατατάσσονται μεταξύ των κορυφαίων προϊόντων μας για μαζικές προμήθειες. Με έμπειρες ομάδες πωλήσεων και ισχυρή βιομηχανική δύναμη, είμαστε ο αξιόπιστος μακροπρόθεσμος προμηθευτής σας για αγορές καλωδίων μεγάλου όγκου.
