Καλώδια θωρακισμένα με επένδυση PVC από SWA με μόνωση πολυπύρηνων χαλκού χαμηλής τάσης

Τα καλώδια χαμηλής τάσης πολυπύρηνων χαλκού με μόνωση SWA με θωρακισμένο PVC με επένδυση εξασφαλίζουν σταθερή μετάδοση ισχύος με χαμηλή πτώση τάσης και χαμηλή κατανάλωση ενέργειας. Η μόνωση PVC προσφέρει εξαιρετική διηλεκτρική απόδοση για την αποφυγή διαρροής ηλεκτρικής ενέργειας, ενώ η εξωτερική θήκη PVC παρέχει ισχυρή αντίσταση στην υγρασία, το οξύ, τα αλκάλια και τη μηχανική τριβή. Το ενσωματωμένο Steel Wire Armor (SWA) προσφέρει ανώτερη αντοχή εφελκυσμού, καθιστώντας το καλώδιο κατάλληλο για υπόγεια άμεση ταφή. Οι αγωγοί από συμπαγή ή λανθάνοντα χαλκό υψηλής αγωγιμότητας εγγυώνται σταθερή παροχή ρεύματος και μεγάλη διάρκεια ζωής για βιομηχανικές εγκαταστάσεις και κατασκευαστικά έργα.

Ως αξιόπιστος κατασκευαστής, η Taitong Cable προσφέρει προσαρμοσμένες προδιαγραφές επιβραδυντικού φλόγας, υποστηρίζοντας μαζικές προμήθειες για την κάλυψη των απαιτήσεων παγκόσμιων εργολάβων EPC και διαφόρων έργων μηχανικής.

Πρότυπο IEC ή προσαρμοσμένο καλώδιο CU/PVC/SWA/PVC. 0,6/1kV

Σημείωμα:

Σύμφωνα με το IEC 60502-1, ένα εξωθημένο εσωτερικό κάλυμμα από PVC (στρωμνή) πάνω από συναρμολογημένους πυρήνες είναι υποχρεωτικό για πολυπύρηνα καλώδια SWA.

Η πολυεστερική συνδετική ταινία πάνω από τους πυρήνες δεν αποτελεί υποχρεωτική απαίτηση αυτού του προτύπου, εκτός εάν προσδιορίζεται ξεχωριστά από τον αγοραστή.

Εφαρμογές Καλωδίων Χαλκού Πολυπύρηνα Χαμηλής Τάσης PVC με μόνωση SWA Armored PVC Sheathed Cables 0,6/1kV

---

Τα καλώδια τροφοδοσίας πολυπύρηνων SWA (Steel Wire Armoured) PVC από χαλκό (συνήθως 600/1000V) είναι ηλεκτρικές γραμμές βαρέως τύπου που κατασκευάζονται για σταθερή εσωτερική, εξωτερική και υπόγεια διανομή ρεύματος, προσφέροντας αντοχή στη μηχανική σύνθλιψη και την περιβαλλοντική καταπόνηση, ιδανικές για βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια δικτύων και υπόγεια ηλεκτρική ενέργεια.

Βασικές χρήσεις των καλωδίων LV Multi-Core SWA θωρακισμένου PVC με μόνωση/κάμψη/επένδυση

---

1, Υπόγειες Ταφές: Τοποθετούνται απευθείας σε χαρακώματα ή υπόγειους αγωγούς χωρίς πρόσθετους προστατευτικούς αγωγούς.

2, Βιομηχανικές εγκαταστάσεις: Δρομολογούνται σε δάπεδα βαριάς κατασκευής, σταθμούς παραγωγής ηλεκτρικής ενέργειας και μεταγωγείς όπου υπάρχει κίνδυνος φυσικών επιπτώσεων.

3, Τροφοδότες εξωτερικού χώρου: Τοποθετούνται σε δίσκους καλωδίων ή στερεώνονται σε εξωτερικούς τοίχους, ανθεκτικοί στην υπεριώδη ακτινοβολία, την υγρασία και τις ακραίες καιρικές συνθήκες.

4, Εμπορικά Κτίρια: Εφαρμόζεται ως κύρια ή δευτερεύουσα τροφοδοσία ρεύματος που δρομολογείται μέσω ανυψωτικών, χώρων εργοστασίων και σήραγγες εξυπηρέτησης.

Ειδικές εφαρμογές ηλεκτρικών καλωδίων 600/1000V CU/PVC/SWA/PVC 2/3/4/5-Core

---

2-Core: Ενεργοί και ουδέτεροι αγωγοί για μονοφασικό εξοπλισμό διπλής μόνωσης (Class II).

3-Core: Αγωγοί υπό τάση, ουδέτεροι και γειωμένοι για τυπικές γειωμένες μονοφασικές παροχές (Κλάσης I).

4-Core / 5-Core: Τριφασική διανομή ισχύος με ουδέτερη ή/και προστατευτική γείωση για μηχανήματα, πίνακες διανομής και κινητήρες.

Ηλεκτρικές Παράμετροι

---

Καλώδια τροφοδοσίας από χαλκό πολυπύρηνων SWA PVC 0,6/1kV

Τα χρώματα της μόνωσης και του εξωτερικού περιβλήματος προσαρμόζονται

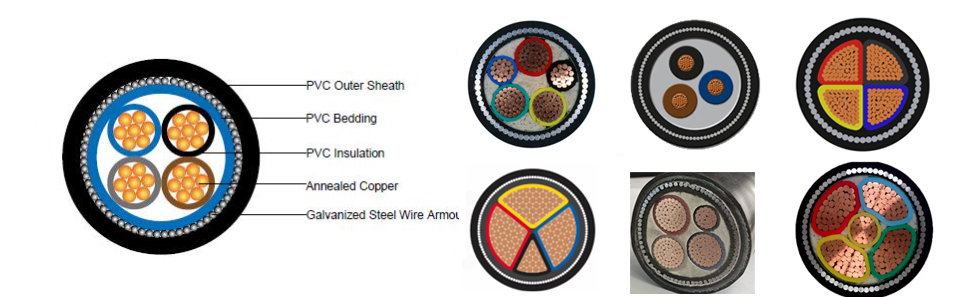

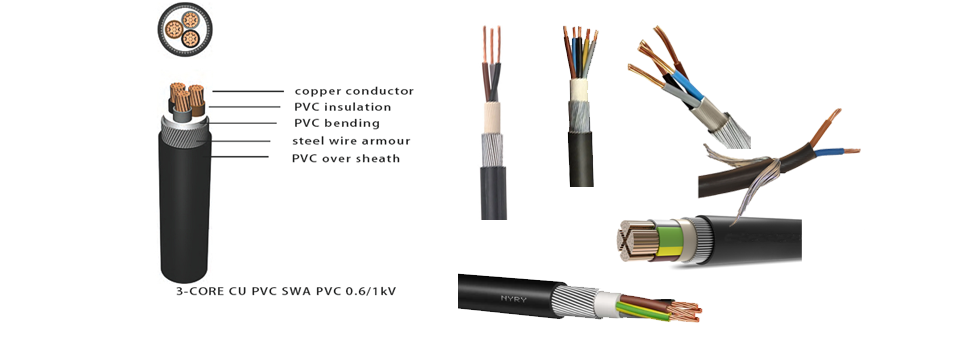

Δομή καλωδίων ισχύος LV 2-5 πυρήνων SWA από χαλκό PVC

---

·  2-Core: 2 μονωμένοι πυρήνες χαλκού (L+N)

·  3-Core: 3 μονωμένοι πυρήνες χαλκού (L+N+PE)

·  3+1 Πυρήνας: 3 πυρήνες ίσης φάσης + 1 μειωμένος ουδέτερος

·  3+2 Πυρήνας: 3 πυρήνες ίσης φάσης + μειωμένο ουδέτερο + μειωμένο PE

·  4+1 Πυρήνας: 4 ίσοι πυρήνες (3P+N) + μειωμένο PE

Το εξωτερικό περίβλημα μπορεί να προσαρμοστεί κατά παραγγελία

1, θήκη ST2-PVC (τυπική επιλογή εργοστασίου, για εσωτερικούς χώρους, αυλάκια καλωδίων και συνηθισμένα κτίρια)

2, θήκη πολυαιθυλενίου ST7-PE: σχεδιασμένη για άμεση ταφή στο άγριο, υγρό έδαφος και υπαίθριες συνθήκες, με αδιάβροχη, ανθεκτική στη γήρανση και ανθεκτική απόδοση σε χαμηλές θερμοκρασίες

3, ST8-LSZH θήκη μηδενικού αλογόνου χαμηλής κατανάλωσης καπνού: εφαρμόζεται σε πολυσύχναστα έργα σε δημόσιους χώρους όπως σήραγγες, μετρό και εμπορικά κέντρα

Ονομασίες πλήρους δομής

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Αναβάθμιση μονωτικού υλικού

Μόνωση PVC-A (βασική έκδοση, με θερμοκρασία μακροχρόνιας λειτουργίας 70℃)

Μόνωση πολυαιθυλενίου με σταυροειδείς δεσμούς XLPE (ονομαστική θερμοκρασία λειτουργίας 90℃ και υψηλότερη ικανότητα μεταφοράς ρεύματος)

Προσαρμόσιμο εσωτερικό κρεβάτι

Η τυπική κλινοστρωμνή υιοθετεί υλικό PVC. Διατίθεται κλινοστρωμνή PE ή LSZH για να ταιριάζει με το υλικό του εξωτερικού περιβλήματος.

Προαιρετική δομή θωράκισης ταινίας χαλκού για αντίσταση ηλεκτρομαγνητικών παρεμβολών

Η ασπίδα ταινίας χαλκού είναι τοποθετημένη μεταξύ μόνωσης και κλινοστρωμνής, κατάλληλη για περιβάλλοντα εργοστασίων με παρεμβολές από μετατροπείς συχνότητας και βιομηχανικό εξοπλισμό ελέγχου.

Παράδειγμα: Cu/PVC-Shield/SWA/PE

Πλεονεκτήματα της προμήθειας θωρακισμένων καλωδίων χαμηλής τάσης SWA από το καλώδιο Taitong

Η Taitong Cable, ένας αξιόπιστος προμηθευτής καλωδίων στην Κίνα που προσφέρει άμεση εργοστασιακή τιμή σε παγκόσμιους αγοραστές. Διαθέτουμε πλούσια εμπειρία στην εξυπηρέτηση έργων υποδομής μεγάλης κλίμακας, συμπεριλαμβανομένων των δημοτικών κατασκευών και μηχανικών σιδηροδρομικών μεταφορών.

Τα θωρακισμένα καλώδια PVC με μανδύα SWA με μόνωση πολυπύρηνων χαλκού χαμηλής τάσης (CU/PVC/PVC/SWA/PVC) είναι το ώριμο κύριο προϊόν μας.

Οι πελάτες μας καλύπτουν εργολάβους EPC, χονδρεμπόρους ηλεκτρικών ειδών, αγοραστές έργων και εταιρείες μηχανικών για βιομηχανικά πάρκα, εμπορικά κτίρια και υπόγεια δίκτυα ηλεκτρικής ενέργειας. Υποστηρίζουμε προσαρμοσμένες διατάξεις πυρήνων, διαμορφώσεις υλικών, συσκευασία και μήκη παράδοσης. Όλα τα καλώδια μπορούν να κατασκευαστούν σύμφωνα με τα πρότυπα IEC, BS. Η επαγγελματική τεχνική ομάδα μας παρέχει πλήρη υποστήριξη για να βοηθήσει τους πελάτες με τις διαδικασίες πιστοποίησης της τοπικής αγοράς.

Η αυστηρή επιθεώρηση πρώτων υλών και η δοκιμή τελικού προϊόντος εγγυώνται σταθερή ποιότητα. Παρέχουμε υπηρεσία μίας στάσης που καλύπτει τεχνικές συμβουλές πριν από την πώληση, ευέλικτη προσφορά χύδην, παρακολούθηση παραγωγής και υποστήριξη μετά την πώληση. Καλωσορίστε τους παγκόσμιους αγοραστές για μαζικές έρευνες για προμήθειες και μακροπρόθεσμη στρατηγική συνεργασία.
